铅笔硬度测试仪的使用方法

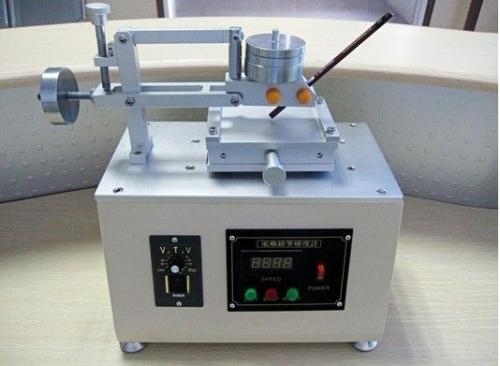

介绍
铅笔硬度测试仪用于通过快速简单的方法检测涂层的相对抗划伤性和硬度。

这个测试是基于沃尔夫-威尔伯恩原理。

将涂层测试板放在坚硬的水平面上，牢固稳定地握住铅笔，笔尖以45度角接触涂层。然后把铅笔从操作者身边推开。当涂层有以下缺陷时，铅笔的硬度应增加：
1.塑性变形；油漆层显示出永久的锯齿形，但没有粘合剂断裂。
2.粘合剂破损；漆膜表面出现明显裂纹，材料与漆膜表面分离。
请注意，开始使用最硬的铅笔。当出现以下现象时，更换铅笔：
1.漆层表面有明显的凹槽
2.铅笔不会划伤涂层表面。
铅笔硬度测试仪配有一套14支铅笔，从6H到6B。
2操作介绍
2.1测试条件
除非另有规定，否则要求测试温度为232(73.53.5),相对湿度为50%5%。
2.2准备铅笔
1.用提供的卷笔刀削铅笔
用刀具T501190451刮6H、5H、4H、3H、2H、H、F、HB、带宽2B。
用切割器T501190452切割3B  4B  5带宽6B。
将铅笔芯切成5毫米至6毫米的长度，以确保笔芯不会折断。
2.以90度角握着铅笔，用砂纸将笔尖打磨成一个平滑的圆形。确保边缘没有毛刺和间隙。如右边所示。
2.3安装铅笔
参考手动铅笔测试仪的示意图。将6B铅笔放入铅笔测试仪中，确保笔尖接触到油漆层的表面。旋转螺丝固定铅笔，然后移除支撑块。
2.4准备划痕试验
将涂层测试板放置在坚硬的水平面上。将测试仪转回给操作员，然后向前推6毫米(0.25英寸)。保持0.5毫米至1毫米/秒的速度。
2.5划痕观察
检查表面是否有划痕或凹槽痕迹。可以用观察的方法，用指甲摸，如果可以，用x6和x10显微镜观察。
2.6改变铅笔硬度
如果2.2中描述的现象没有发生，请重复测试并用下一硬度等级替换铅笔。
2.7重复测试
在距离第一个测试点12毫米处重复测试。
进行重复测试时，请旋转铅笔，以确保接触样品的铅笔边缘没有断裂或碎裂。如有必要，请再次削尖你的铅笔。
如果测试结果与第一次测试的硬度非常不同，请忽略结果并重新测试。2.8测试报告
每份报告应包含以下信息：
测试缺陷的类型
注：在大多数情况下，两个测试的终点应该相同。
铅笔的使用(制造信息)。
涂层表面的温度、湿度和粗糙度。
如果使用放大镜，请指出放大镜的放大率。
3维护
偶尔用干布擦拭机身，使其保持良好状态。
如果车轮上有灰尘或其他赃物，请立即擦掉。
