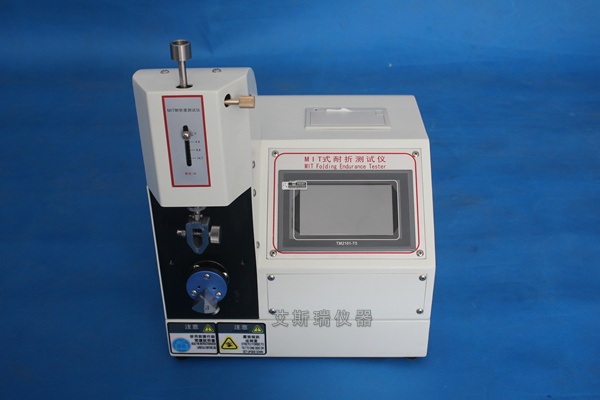

这台机器专门测试纸和纸板的曲折强度。测试方法是将试件的两端固定在机器上，向试件施加所需的载荷，使试件承受一定的拉力，在试件垂直状态下，以135度的弯曲角度将试件前后左右弯曲，直到试件断裂并自动计数。

MIT曲折强度测试仪设计标准：

TAPPI-T423PM，美国材料试验标准-D2176，JIS-P8115，GB/T2679-5，GB/T 450纸和纸板取样，GB/T 10739纸浆、纸张和纸板样品处理和测试用标准大气

主要技术参数:

样品:15×150 ~ 200毫米

装载模式:重量类型/重量类型

计数器:LCD，0 ~ 999，999

外形尺寸:(L×W×H)450×300×580mm

体重:45公斤

电源:1 ∮，交流220伏，2.6安

测试仪符合要求:

1.弹簧张力可调为4.91-14.72牛顿的卡盘..每次施加9.81牛顿的张力，弹簧都被压缩到HD-519 17毫米以下。

2.曲折角度135 +2o，曲折速度175+10次/min。

3.曲折头的宽度为19+1毫米，曲折口的圆弧半径为0.38+0.02毫米。

4.曲折头的间隙距离为0.25、0.50、0.75和1.00毫米。

5.曲折头偏心旋转引起的张力变化不超过0.343N(35gf)。

6.弹簧拉杆的摩擦力不大于0.245N(25gf)。

7.仪器的每个曲折头应与主机紧密配合，不得歪斜或错位。

8.取样和处理:

应根据GB/T450进行取样。根据GB/T10739，在大气条件下对样品进行处理和平衡后，应在标准大气条件下对至少10个宽度为15+0.1毫米、长度不小于140毫米的纵向和横向样品进行切割和测试。

9.MIT曲折强度测试仪测试步骤

校准仪器水平，调整所需的弹簧张力并固定。常规试验选用9.81N的弹簧张力，根据需要可选用4.91N或14.72N的弹簧张力。选择样品厚度所需的曲折夹盘。将样品垂直夹在曲折头的两个夹具之间，松开弹簧固定螺钉，观察弹簧张力指针是否在要求的位置，如有差异，重新调整。启动仪器，开始前后曲折，直到样品破裂。需要注意的是，有一半的样品是先曲折到前面的。当计数器损坏时，读取计数器的指示值。除计数器并继续下一个测试。

重复上述测试程序，垂直和水平测试10个样品。

计算每个测量值的平均双折数或基于10的平均双折数。

10.维护和校准

A1弹簧张力的校准:

用一个质量为1kg的专用砝码放在拉杆上端的支撑帽上，压下拉杆，调整指针对准张力秤的9.81N划线，然后用质量为0.5kg和1.5kg的专用砝码分别校准4.91N和14.72N两个点，记下4.91n和14.72N的差值，以便使用时校正。

A2曲折头偏心旋转引起张力变化的校准；

将适当厚度和一定强度的纸条夹在卡盘上，施加9.81N的张力或试验中使用的张力，慢慢旋转曲折头一整圈，就像曲折耐力一样

即往复运动，观察弹簧位移变化，准确到0.1毫米，位移变化所指示的力不得大于0.343牛顿(35gf)。

A3弹簧拉杆摩擦力的标定；

通过增加重量测量弹簧拉杆的摩擦力。在9.81N或试验要求的载荷拉力下，在支撑帽上加一个砝码，当指针可以观察到时，用砝码质量表示摩擦力，不得大于25g(相当于0.245N)。

A4经常用不起毛的软布擦拭曲折头的弧形，保持清洁。
