UL817摇摆测试标准

根据标准:UL817(96.1-96.5)

测试设备:线材弯曲测试仪型号:ASR-5625

测试对象:电源线是集成或非集成的电源线和电线组件

样品数量:一般6件

测试方法和要求:

1.柔性电线是18awg、16awg和14awg的平行电线，连接器是模制产品

产品需要做这个测试；

2.软线长度:20英寸(508毫米)

3.样品固定在摇摆试验机上，软线的横截面与摇摆轴平行；

4.悬挂一个距离软线12英寸的重物，以及重物的重量(见测试装置示意图)

图说明)；

5.完整的摆动动作包括:从垂直位置向一侧摆动90°，然而，

回转到垂直位置，然后回转90°到另一侧，再回到垂直位置；

6.挥杆速度为每分钟10次完整挥杆；

7.确定2500摆内是否有断线。如果是，检测结果不合格。

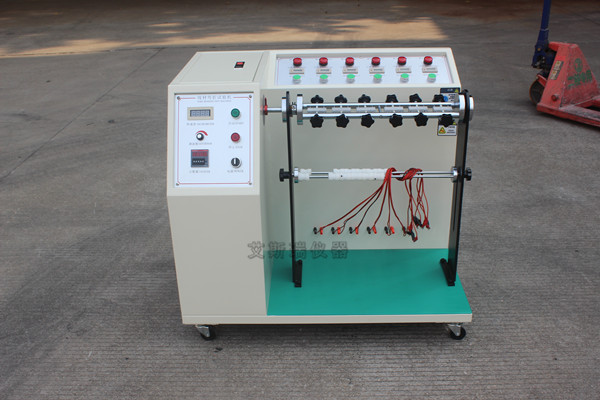

该摆线测试仪适用于插头引出线、电源线、USB电缆、耳机电缆、音频电缆、耳机连接电缆等成品导线的弯曲试验或摆动试验。该机器将样品固定在夹具上，并施加一定的载荷。在测试过程中，它会左右摇摆。一定次数后检测断开率，检查总摆动次数，并能自动计数。当样品弯曲到断开时，它可以自动停止操作。本机符合UL817等相关标准《电线组件和电源线通用安全要求》和《耳机通用技术标准GB/T14471-93》进行电线弯曲试验。

产品参数:

1.测试站:6组(同时测试)

2.弯曲角度:0° ~ 180°(由刻度盘和指示针指示，手动可调)

3.弯曲角度的显示和调整:指针指示刻度盘，偏心轴手动调整

4.测试速度:10~60/次/分钟(旋钮调速，液晶显示)

5.摆动次数总计数:0 ~ 99999次(预设，到达次数自动停止)

6.摇摆开启计数器:0 ~ 99999次(开启自动计数，关闭一组)

打开，自动停止计数)

7.带挂钩重量:50、100、200、300、500g各6个。

8.手柄测试夹具:六组防滑、不易损坏样品的专用夹具

9.测试固定杆:可上下调节固定产品下端，测试更符合标准

10.机器尺寸(l×w×h):880×680×1250毫米

11.机器重量:100kg

12.工作电源:AC220V，50HZ

产品特性:

1.本机机箱采用静电烤漆处理，按各种标准设计。整机设计合理，结构紧凑，运行安全、稳定、准确；

2.测试数计数器可预设，测试导通计数器自动计数次数，机器自动停机。具有断电记忆功能，方便实用；

3.测试速度旋钮可调，液晶显示，客户根据自己的要求设定，人性化设计；

4.弯曲角度可以手动调节，指针指示刻度盘，可以更好的调节；

5.六组站同时工作，互不影响，分开算。一组坏了，对应的计数器停止计数，机器照常测试，提高了测试效率；

6.六套防滑、不易损坏样品的专用手柄，使夹取产品更加方便快捷；

7.测试固定杆可上下调节，按标准要求制作，测试结果更好；

8.带挂钩的负重物可以多种方式叠放，悬挂更方便。
