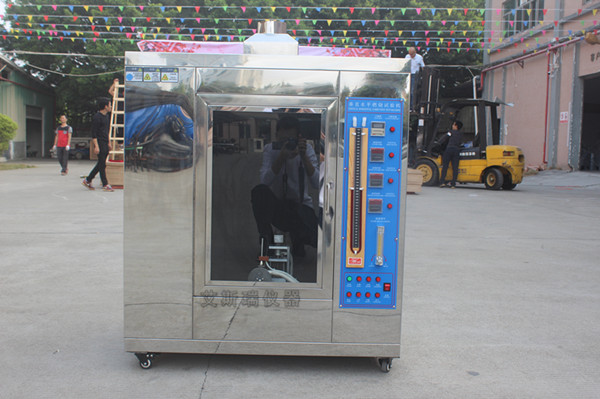

燃烧试验机操作步骤

1.水平法(在30s测试开始前将火焰施加时间设置为30S)

(1)在25毫米和100毫米图案的一端，画两个垂直于长轴的标记，在25毫米标记的另一端，使图案平行于纵轴，并在与横轴倾斜45度的位置夹紧图案。

(2)在图案的下部放置一个滴水盘。逆时针转动仪表板流量计上的旋钮，

(3)打开电源，按“返回”，使本生灯返回左侧。

(4)按“开始”将本生灯移动到图案的一端，拧松本生灯支架上的锁紧螺钉和图案支架的滑块，调整本生灯和图案之间的距离，使本生灯开口低于图案的自由端，按“上”和“下”按钮调整图案的高度，使图案的自由端高于本生灯开口10毫米。调整完成后，按“返回”键将本生灯返回到其原始位置。

(5)调节流量计的照明本生灯和本生灯下端的滚花螺母，使灯管处于垂直位置时，产生20毫米高的蓝色火焰。将本生灯倾斜45度。

(6)按下“开始”按钮，向样品施加火焰。当火焰施加时间结束时，本生灯将自动返回。停止火焰施加后，如果样品继续燃烧(包括有焰或无焰燃烧)，应记录从25毫米标记线到燃烧结束的燃烧时间t(单位秒)，并记录从25毫米标记线到燃烧结束的燃烧损失长度l(单位毫米)。

2.自撑式花样可以烧的时候，非自撑式花样要向右夹；当非自撑式纸样燃烧时，观察纸样燃烧情况，逐渐将纸样回位。

在这个过程中有两种情况

①施加火焰后，图案不会燃烧到25毫米。当图案燃烧到25 mm时，按“火焰时间”停止计时，无火焰时开始计时，当图案熄灭或燃烧到100 mm时，按“无焰时间”停止计时，此时无焰时间即为燃烧时间。

②当喷火未完成，图案已烧至25mm时，按下“返回”本生灯自动返回原位置，喷火时间开始计时。当图案熄灭或燃烧到100毫米时，火焰时间根据“火焰时间”停止计时，此时火焰时间为燃烧时间。

注:如果燃烧前沿穿过100米标记线，记录从25毫米标记线到100米标记线的燃烧时间t，燃烧损失长度为75毫米。如果燃烧前沿没有燃烧到100毫米，燃烧长度为25毫米到灭火点的距离。

3.如果在去除点火源后火焰立即熄灭或燃烧前沿未达到25m标记线，则不考虑燃烧时间、燃烧损失长度和线性燃烧速度。

操作员应记录实际燃烧长度，并根据以下公式计算燃烧速度

其中:V——线性燃烧速度，(毫米/分钟)，L——燃烧长度(毫米)，t——燃烧L长度所用时间(秒)。

公式艾斯瑞可以提供，或者网上找相关公式自动代入。

分类标记

根据点火后的燃烧行为，材料的燃烧性能可分为以下四个等级(符号FH表示水平燃烧):

FH -1:点火源撤除后，火焰熄灭或燃烧前沿未达到25m标线；

FH -2:移动点火源后，燃烧锋越过25mm标线，但未达到100mm标线。在FH-2级，燃尽长度应写入分类标志，如FH-2-70毫米。

FH -3:去除点火源后，燃烧锋面穿过100mm标记线，厚度3 ~ 13m的试样燃烧速度不大于40mm/min；对于厚度小于3毫米的样品，燃烧速度不超过75毫米/分钟。在FH-3类中，线性燃烧速度应写入分类标志，如FH-3-30毫米/分钟。

FH -4:与FH-3相同，只是线性燃烧速度大于规定值。燃烧速度也应写入分类标志，如FH-

2.垂直法(在开始10s测试之前，将火焰施加时间设置为10S)

(1)按“开始”将本生灯移动到图案的一端，拧松本生灯支架上的锁紧螺钉和图案支架的滑块，调整本生灯和图案之间的距离，使本生灯开口低于图案的自由端，按“上”和“下”按钮调整图案的高度，使图案的自由端高于本生灯开口10毫米。调整完成后，按“返回”键将本生灯返回到其原始位置。

(2)调节“流量计”照明本生灯，调节本生灯下端的滚花螺母，使灯管处于垂直位置时，产生高度为20毫米的蓝色火焰。将本生灯倾斜45度。

(3)按“开始”将本生灯移动到图案的下端，并向图案施加火焰。当火焰施加时间结束(10S)时，本生灯将自动返回，“火焰时间”将开始计时。

(4)燃烧结束后，按“燃烧时间”，用音符记录燃烧时间，再次按“开始”将火焰施加到图案上。当燃烧时间结束(10S)时，本生灯自动返回，“燃烧时间”开始计时。

(5)燃烧结束时，按“燃烧时间”，燃烧时间停止计时，“无焰时间”开始计时。

(6)当无焰燃烧结束至阴燃时，按下“无焰计时”，无焰计时停止，用音符记录无焰时间和无焰时间

(7)重复本节中的步骤，直到一组样式结束。

(8)在花样过程中，如果出现滴落物引燃脱脂棉的现象(脱脂棉应由客户在测试前准备好)，按“返回”，花样将停止测试。

(9)如果火焰在火焰施加时间内蔓延至夹具，按“返回”键完成该模式的测试。

(10)根据以下公式计算试验结果:时间tf，单位为秒:

Tr=∑(T1i+T2i) i=1

其中T1i—-ith模式*第二燃烧时间s；

t2i—ith模式的第二次燃烧时间，s；

I—测试时间i—1—5

(15)结果评估:

根据下表规定的试验结果，材料的燃烧性能分为三个等级:94v-0、94v-1和94v-2。
