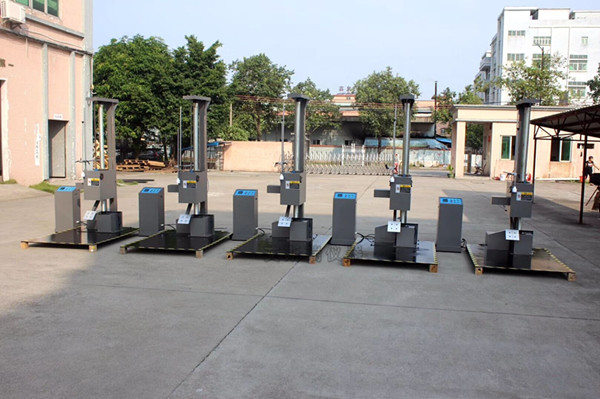

跌落试验机采用制动电机驱动跌落臂伸缩。跌落高度采用数字高度尺，这是跌落高度的标准。显示直观，操作简单，下降臂升降平稳，下降角度误差小。本机适用于厂家和质检部门。

跌落测试仪的操作说明

1.连接电源:AC 380V 50HZ TN-s；

三相五线连接方式:

绿、红、浅蓝——三相线；黑零线；黄绿色地线；

2.打开电源开关(此时，未经培训的人员严禁进入黄色警戒线做任一相关测试操作；严禁站在坠臂下，较危险)

3.此时电源开关亮，仪器自检后进入待机状态；

①.计数值②。设定值设定-设定键/确认键复位键？-换档键▲-换档键

4.设置产品测试高度:①长按SET键进入设置菜单(此时SET指示灯亮)，按？按▲修改闪烁位的值(注意:闪烁修改位的值将在0到9之间旋转显示)。设定并检查下降高度后，按下设定键，仪器将自动退出设定状态。

(高度设定仪在测试时禁止操作，只能在待机时或单次测试后操作，否则容易造成仪器故障，切记！！！)

5.将测试产品放在测试板上，用夹具固定(注意:测试必须由两个人完成)，并根据所需的表面、角度和边缘将产品放置在固定位置；

6.按下升降板上升到设定高度位置，自动停止。这时，它将进入待测状态。此时，请操作员离开测试区域；

7.按下下降键，测试项目自由下落，测试完成；

8.如果需要再次测试，步骤如下(分为同高测试/新高测试)

如果需要测试相同设定高度的产品跌落情况，只需按下复位机械臂自动弹回，然后将产品放在机械臂(平台)上，按下跌落测试；

如果需要在另一个高度重新测试下降情况，按下下降机械手自动下降到工厂设定的300mm高度后停止，然后按下复位机械手自动弹回，然后将产品放在机械手(平台)上，在高度设定仪上复位所需的测试高度，上升到设定高度位置时按下升降板自动停止。此时请离开测试区，按下跌落测试；

9.测试结束后，关闭电源开关并拔下电源线。

注意:复位键用于校正高度误差。如果高度偏差超过10毫米，将仪器臂降到该点，并按下复位键，以恢复300毫米的原始出厂设置高度。

警告:产品跌落测试时，任一人不得站在警戒线区域！

如果出现紧急情况，请不要自行处理，而是通知制造商以避免事故

跌落试验机主要技术参数

①下落高度(毫米):300-1500

②大测量重量(公斤):60

③试件大尺寸(mm): 1500× 700× 700

④冲击面板尺寸(mm): 1800×1600×16mm

⑤丢弃错误:< 1

⑥下落高度误差:10毫米

⑦试验台总体尺寸(mm):约1800×1600×2300

⑧净重(公斤):约600

⑨电源:AC380V 50HZ

功率:1.85KWA
