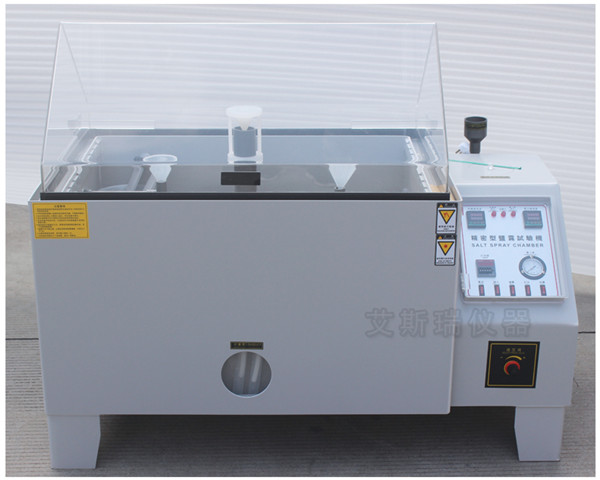

盐雾试验箱的拆卸分析

1.压力桶进水口:给压力桶注水

2.试剂入口:将测试溶液倒入盐水桶中，自动补充盐水，并预热槽中的盐溶液

3.试液水位观察孔:观察试液水位

4.控制面板:控制盐雾试验箱

5.控制箱入口:更换零件并打开此门

6.试验箱支撑脚:支撑盐雾试验箱

7.压力调节阀:调节试验所需的压力:1.00±0.01千克力/平方厘米

8.计量筒:收集测试喷雾量

9.温湿度对照表:左:干球表；右:湿球表

10.密封罐:加水，利用水封原理，避免盐雾泄漏。

11.试验箱密封盖(屋顶式斜角100°透视盖，用于覆盖试验箱上部并使其成为一个整体)

12.测试喷雾塔:喷雾测试溶液

13.试验箱盖靠背

14.试验箱盖支撑架

盐雾试验箱的机内箱结构

1.收集器:喷嘴喷出的雾量以自由下落的形式落入漏斗杯，然后通过导管进入量筒

2.实验室密封水箱:用于测试箱盖和箱体之间的密封

3.密封水槽出水口:正常工作时用胶塞塞住，拔出胶塞放水。

4.试验箱密封盖支撑脚:用于定位试验箱密封盖

5.放置试样的v形槽:用于放置试样或协调调整角度。

6.喷淋塔:内置玻璃喷嘴置于喷淋管内，喷淋由塔管引导，然后由锥形分散器分散

7.雾调节器:调节喷洒量。上升时，喷射量增加，下降时，喷射量减少

8.试样放置杆:用于悬挂小试样或用V形槽调整试样角度

盐雾试验箱后视图结构

1.实验室密封盖

2.喷雾塔

3.试验箱盖的靠背用于支撑密封盖

4.出水口:排出试验箱中的废水

5.试验箱支撑脚

6.排气口:排出测试室内过多的雾气

7.此功能已被取消；

8.自动注水口:水位不足时自动注水

9.电源入口

10.进气口:连接空气压缩机的气管

11.压力桶:手动注水阀，手动注水时打开阀门

12.测试进水口

13.手动向压力桶加水。手动向压力桶加水时，从这里倒入适量的水

14.测试密封盖的旋转轴
