为什么要测量轮廓度，首先要搞清楚什么是轮廓度？轮廓度是用来描述曲面尺寸精度的主要指标，是指实测实际轮廓相对于理想轮廓的变化。无论有无参考，都是测量的实际轮廓相对于理想轮廓的变化。

这个概念用来描述曲面或曲线形状的精度。因此，轮廓度分为线轮廓度和面轮廓度，我们研究线轮廓度。线轮廓的公差带是两条包络线之间的区域，这两条包络线包围了一系列直径为公差值t的圆。每个圆的中心位于一条具有理论上正确几何形状的线上。

说白了，廓形和尺寸距离是一样的。用于判断加工工件与图纸的差异有多大，是否合格。

虚线和圆弧的这些规则线可以直接测量它们的误差，但曲线不能，因为它们的变化太多，不能用一个符号元素来表示，所以只能把它们分成多个圆和圆弧，然后通过软件利用这些圆和圆弧的数据生成一个文档。然后将实际样品的测试数据生成的同一份文件与标准图的文件进行比较，得到某一位置的大误差值，即不规则曲线的轮廓度。

有一个允许的尺寸误差叫做公差。工件尺寸在公差范围内判定为合格，超过公差为ng。

例如，需要测量模切部分的轮廓:粘合背衬。不用说，当粘合背衬的形状不规则时，应该测量粘合背衬的重要性。

就像这个三角形的地方。它的形状、相对于整个样品的位置、大小是否合格？有必要测量它的轮廓。

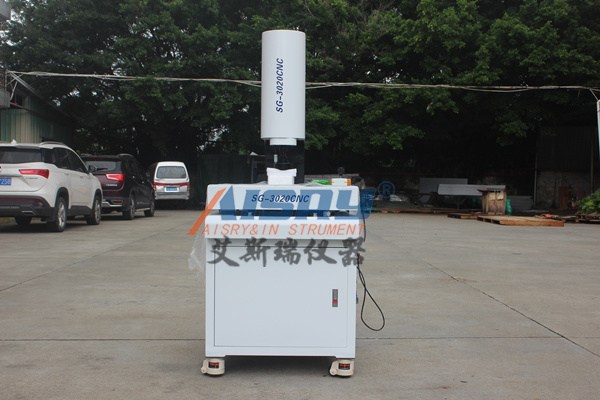

如何测量轮廓？一般这种平面尺寸的线条轮廓可以用自动图像测量仪完成。

影像测量仪轮廓测量原理:按照1:1的大小设置样品对应的CAD图，删除多余的尺寸和标签，只保存需要轮廓测量的地方和样品参考坐标的原点和X轴，保存为影像测量仪可编辑的对应格式(例如。DXF)。打开图像测量仪软件，确定基准，以图像测量仪软件特有的方式输出待测轮廓样品的位置和尺寸数据文件。然后测量实物，用相同的点和线确定基准，加上待测轮廓样品的位置和尺寸数据文件，扫描实物，扫描后直接判断轮廓。导出测试数据。(测量过程可以保存为程序文件，方便以后自动测量结果。
