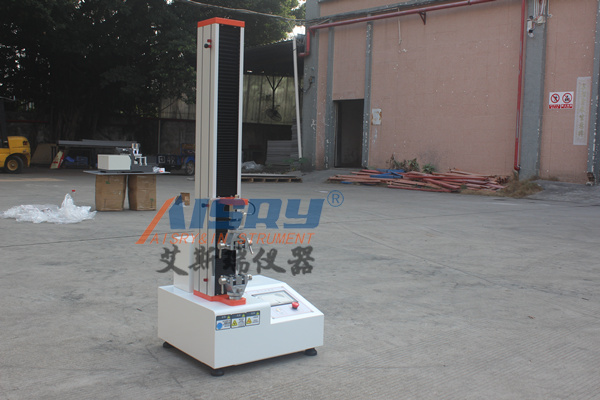

该测控系统是专为拉伸试验机、压力机和电子多功能材料试验机开发的。适用于测量各种材料在拉伸、压缩、弯曲、剪切、撕裂、剥离、穿刺等条件下的力学性能及相关物理参数。可进行拉伸、压缩、三点弯曲、四点弯曲、剪切、撕裂、剥离、成品鞋穿刺、纸箱保压、泡沫循环压缩、弹簧拉伸压缩及各种动静态循环试验。

拉力试验机输出控制:

控制方式:脉冲或电压速度范围:0.001 ~ 1000 mm/min。

脉冲:适用于控制带脉冲输入接口的伺服电机或步进电机。

频率范围:0.1赫兹- 50千赫精度:0.069%。

分辨率:5k ~ 50khz-0.14% 500 ~ 5khz-0.014%。

功率：50 ~ 500赫兹- 0.001%

精度：0.1~5Hz - 0.00001%

仪器概述:

动力系统:东源伺服电机+东源伺服驱动器+蜗轮减速器+滚珠丝杠。

控制系统:采用脉冲指令控制方式，控制更加准确。

速度控制范围:1-500mm/min。

中板的调节具有快速粗调和慢速精调的功能。

测试后自动回到原点，并自动保存。

数据传输方式:RS232传输。

显示方式:电脑屏幕显示UTM107+WIN-XP测试软件。

全程一档简易线性双校正系统，精准全程七档。

豪华的测试界面软件可以实现定速、定排量、定负载的控制方式，多级控制方式可以满足常见的测试需求。

测试空间:测试宽度约400 mm(标准规格)。

耦合板移动空间:1000 mm(不含夹具)(标准规格)。

总位移:编码器1800 P/R，精度升4倍。

线性驱动编码器抗干扰能力强，位移分辨率为0.001毫米..

小变形:金属引伸计，分辨率0.001 mm。

安全装置:过载紧急停止装置、上下行程限位装置、漏电自动断电系统、自动断点停止功能。

手动控制方式:可增加手动操作框。

电脑式双柱拉力机配件。

A.一年质保一份，中文操作说明书一份。

B.随机提供一套标准伺服电脑拉伸机夹具(其他夹具另购)。

C.伺服计算机拉伸机专用测试软件。

电脑拉伸机主要技术指标。

A.负载单位:1T。

B.功率分辨率:1/10万。

C.强度精度:≤ 0.5%。

E.位移分辨率:1/10000。

F.位移精度:≤0.1%。

G.金属引伸计分辨率:1/100，000。

H.金属引伸计精度:≤ 0.5%。

I速度范围:1-500mm/min(特殊测试速度也可根据客户要求定制)。

J.行走空间:1000mm(不含抓手，特殊测试空间也可根据客户要求定制)。

K.测试宽度:400毫米(特殊测试宽度也可根据客户要求定制)。

L.电源:10-30kn ∮ 220v 50hz，50KN∮380V 50HZ。

M.功率:约1.6KW

软件操作指南(计算机操作界面)。

一些系统功能的描述:

载荷零值:当力值小于该值时，认为是0，可以防止空载时的零点漂移；

位移系数:该值是旋转编码器每250个脉冲对应的位移值。

大速度:限制用户可以操作的大速度；

MIN小速度:限制用户可以操作的MIN小速度；

断裂点:判断物料破碎后，曲线中可能存在“拖尾现象”，通过去点可以去除“拖尾”，一般取值范围为0 ~ 20；

过滤点:对力值进行软过滤的点数。点越多，力曲线越平滑，但响应速度相应变慢。一般取值范围为3 ~ 50。

配置:

1.试验机主机主要配置:

1).1拉力机主机。

2) 1对高精度滚珠丝杠(图1)。

3)东源电机及伺服系统一套。

4).1T负载传感器(石泉)。

5)5)以下中文版测试软件1套。Windows XP平台(图4)。

2.一套试验机控制系统。

全数字多闭环材料试验机测量系统可实现位移、应力和应变的闭环控制，过渡平稳，无冲击。

性能特征:

1).大高采样率为200完整数据/秒。

2)保存所有通道的所有数据，以便进一步分析。

3)可选打印/显示现有样品曲线。(全部、单一、任意n)

4).样品可以在操作过程中暂停，然后继续运行。

5)测试曲线可以放大/平移/读取多次，放大可以手动设置。

6)重要参数设置有密码保护。

主要规格和技术参数。

分辨率:1/500000 ~ 1/1000可调范围:0.01 ~ 1000000000牛顿

采集速率:0.1 ~ 2000Hz；可调精度:0.1%。

传感器类型:电阻应变片传感器灵敏度:0.1 ~ 1280mv/v。

激励:9VDC通道数:4。

位移:编码器。

激励电压:5VDC采集速率:50kHz。

范围:0.0001~100000000毫米精度:仪器系统无误差。

编码器行号:1 ~ 10000通道号:1。

分辨率:由机械系统和光电编码器确定，可达0.0001 mm。

传感器类型:电压输出或差分输出或开路集电极AB相正交输出光电编码器。

金属引伸计(也叫小变形、电子引伸计或应变计):

分辨率:1/500000精度:0.1%。

采集速率:50Hz范围:0.0001~100000000毫米

传感器类型:电阻应变片传感器灵敏度:0.1 ~ 1280mv/v。

励磁:9VDC通道数:1。
