我们讲了一部分对IPX34IPX34淋雨试验箱实验装置的特殊结构。

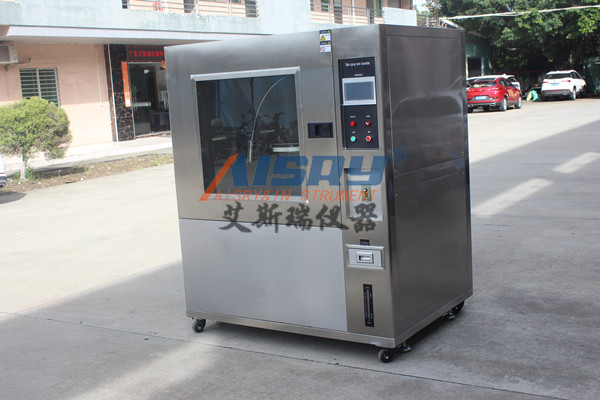

我们来看看门口的雨水实验装置。车门外壳喷涂蓝色油漆，上面有透明钢化玻璃窗，箱内安装LED照明灯，操作人员可以更清楚的看到内箱的测试情况，做更好的记录。led照明灯正下方安装有样品电源插座，样品电源的开关机和时间都可以由系统控制，方便一些样品在需要通电时进行测试。

内箱中间有一个测试摆管，因为摆管测试需要摆动，所以叫摆管。摆动管的形状为半圆形结构，喷嘴均匀分布在摆动管上。喷水孔的尺寸直径为0.4毫米，每个孔之间的距离为50毫米(严格按照GB4208标准设计)根据测试标准，被测样品与喷水孔之间的间隔大应为200毫米，以使被测样品淋雨更均匀，测试更准确。

和立式雨水测试仪一样，测试箱的摆管也是可拆卸的。不同的是测试IPX3和IPX4的喷嘴数量不同，但为了测试方便，我们对设计本身进行了改进，改变测试级别只需要更换喷嘴即可。此外，为了保证摆管的正常摆动，我们在转轴的相对位置安装了量角器。

看摆管正下方的位置，是放置试样的转盘。转盘材质采用SUS304不锈钢，耐腐蚀性好。由于试样的高度应与喷水孔有固定的距离，转盘的高度可以手动调节。此外，为了使测试更加准确，转盘可以显示三种旋转模式。我们还可以清楚地看到内箱的出水口处有一个网状过滤层。目的是防止试验时样品或其他材料上的杂质流到储水罐中，当储水罐流回针孔时，堵塞针孔的喷水口。

说到过滤层，在测试机的后面安装了一个过滤器。过滤器的作用是过滤注入试验机的自来水中的杂质。检测设备使用自来水的原因是自来水不含太多杂质。文中还提到，喷孔孔径为0.4 mm，如果水中杂质过多，喷孔会被堵塞，不仅会缩短喷嘴的使用寿命，还会消耗更多的喷嘴原材料。
