IP5X标准下的沙尘试验机

文章来源：http://www.asryq.com/news/hybk/1528.html 发表时间：2022-01-08

相关标签:

下的沙尘试验机

1.试验箱的产品用途
该设备适用于电气电子产品、汽车摩托车零部件和密封件的检测，防止沙尘进入沙尘环境下的密封件和壳体。测试电子电气产品、汽车摩托车零部件和密封件在沙尘环境中的使用、储存和运输性能。
2.该机的基本设计原理:
设计了一个锥形漏斗，漏斗底部设有集尘口和吸尘口。吸尘口安装高压涡轮循环风机，将吸入的灰尘送到内箱顶部，然后灰尘从顶部垂直自然落下。当灰尘落在漏斗的侧壁上时，灰尘通过振动装置回收到吸尘口，从而循环开始。
3.本设备执行标准:GB2423.37-89中的La、LB；GB 4208-98；IEC60529 .
4.试验箱应根据以下标准制造。
防尘试验箱是根据GB4208-93(相当于IEC60529-2001)的“外壳防护等级(IP代码)”设计制造的，适用于比特特征数为5和6(IPX5和IPX6)的电气产品的风沙和粉尘试验。
根据标准要求，本试验箱采用人工模拟粉尘环境测试被测产品的防尘能力，其具体要求和合格标准应符合GB4208-93(IEC60529-2001)或产品相关标准。
注:本试验箱可满足GB2423、GB4706、GB4208、DIN中家用电器、低压电器、汽车、摩托车零部件外壳防护等级的试验要求。该装置不能满足GJB150中带风源的沙尘测试。

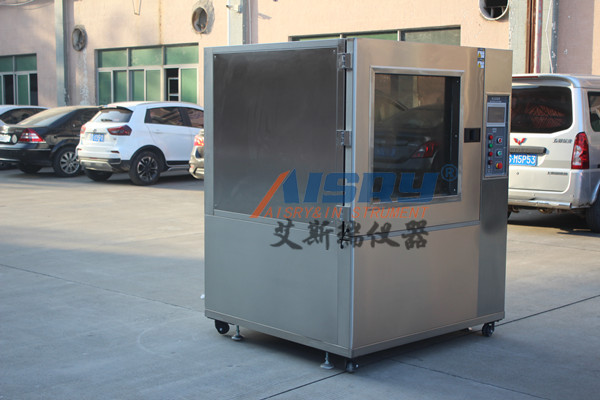

IP5X标准下的沙尘试验机

技术参数
1.内箱尺寸:H1000*D1000*W1000(毫米)
2.外箱尺寸:H1920*D1140*W1640(毫米)
3.中文控制面板和中文控制系统
4.内箱材质:不锈钢板SUS304
5.外箱材质:不锈钢板SUS304
6.箱门:大钢化玻璃观察窗
7.风道系统:独特的风道设计，确保箱体产生非层流垂直循环气流。
8.柜内温度:15 ~ 35℃
9.机柜内的相对湿度；45% ~ 75%相对湿度
10.网络公称直径:50um
11.线之间的标称间距；不超过70微米
12.箱内灰尘量:2公斤/米
13.风速:≤2m/s
14.时间:可设置0 ~ 9999.9小时。
15.气压86 ~ 106千帕
16.试验砂(或滑石粉)用量:2kg/m3-4kg/m3。
17.试验砂(或滑石粉)规格:能通过75um目、50um线径方孔筛的干滑石粉。
18.真空系统:调压阀、吸嘴、调压三件套。
19.真空泵60-600升/小时
20.循环，暂停系统设置。
二)控制系统
1.可编程控制器和触摸屏智能控制系统(Teelong)
2.Pt100测试传感器
3.安全保护装置

4.仪器超温保护功能

IP5X标准下的沙尘试验机
