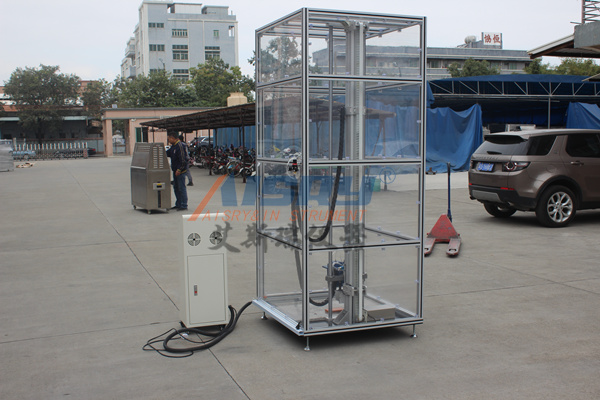

手机定向跌落测试仪，手机跌落1500mm，手机跌落1800mm(行程可调)
产品应用:
该设备用于评估客户实际使用时产品意外跌落对产品性能的影响。它适用于手机、pad、电子书、电子词典等小型电子产品。测试方向或位置的下降。
原理描述:
该系统利用触摸屏与PLC通信，控制伺服电机驱动跌落机构上的夹具升降，配合脱钩器和夹具的释放动作实现跌落试验。调整角度定位销可以满足用户对边缘、角度、面部跌落试验。
主要技术参数
1跌落高度:可在400-1800mm范围内设定，位移精度0.5mm
2跌落角度:样品的2个大面，4个小面，4个角都可以跌落。
3.相关标准:产品基于华为相关企业测试标准。
4夹具夹紧宽度:160mm
5测试数据:坠落高度、加速度、终速度、测试时间、测试次数等。
6试样重量:允许1000克。
7落面尺寸:350 * 350 * 50毫米
8落面材质:大理石/水泥板(可根据要求定制)
9落面粗糙度:大理石板和水泥板的粗糙度值分别为0.59μm和1.29μm(参考数据)
10驱动方式:伺服电机+同步齿形带
11控制方式:触摸屏+PLC
12气源要求:不低于0.6MPa的洁净压缩空气
13电源要求:交流220伏±10% 50赫兹
14设备功率:400W
15外形尺寸:900*900*2400mm
16设备重量:270Kg
主要功能：
1次定向跌落测试
2自由落体试验
3自动和手动功能
4参考高度补偿功能
5可以设置跌落高度、着陆速度和测试次数。
6延释放和传感器检测释放选择功能
7数据测量功能，自动计算加速度、着陆速度、测试时间等。；
8安全保护功能(操作者的肢体进入设备内部，设备不启动，保护操作者的安全)
产品特点:
1.双柱直线轴承导轨，伺服电机+同步带驱动升降，测试高度可任意设定，定位准确。
2.触摸屏+PLC控制，可设定和显示测试高度、跌落次数等数据。
3.铝型材边框和安全屏为操作者的安全提供了更可靠的保障；
4气缸夹紧机构，能以高出气缸吸附几倍的速度释放手机，保证跌落精度；
5落板可选择多种材料，满足不同用户的需求；
6本设备采用电磁铁吸附，比其他厂家的螺栓或气缸固定方式更顺畅。
工作环境要求:
1工作温度和湿度:温度18℃ ~ 30℃，湿度40% ~ 60%(非冷凝)
2储存温度和湿度:温度-10℃ ~ 60℃，湿度40% ~ 60%(非冷凝)
基本配置:
编号、名称、数量、数量等。供供应商参考。
1个PLC 1个松下
2伺服电机1松下
3个触摸屏1个松下
4.传感器2欧姆龙
5缸2 SMC
6电磁阀2 SMC
7安全光幕1 SUNX
8线性导轨1 Hiwin
9铝型材30 OYU
10大理石板1 DEFNUO定向加速跌落测试仪定向加速跌落测试仪是按照华为的测试标准设计的。
