图像测量仪是利用摄像机拍摄经光学系统放大的图像，采用先进的图像处理算法，以非接触方式进行边缘检测和尺寸测量的精密测量仪器。仅使用显示器和鼠标即可轻松完成高可靠性测量。

利用非接触式测量方法，可以测量需要避免接触造成的损伤、变形和非损伤的工件，需要放大测量的工件和传统方法难以测量的工件。今天给大家简单介绍一下影像测量机的测量小技巧。

影像测量仪的工作范围:

1.多画面测量
在测量无法全显示在一个屏幕上的大图像时，需要准确控制CCD传感器和工作台的位置，以便准确定位每个图像中的每个基准点。这样，通过沿着圆周边缘移动工作台进行边缘检测，可以测量大尺寸的圆。

2.边缘检测
实际工作面(边缘)是如何从图像中检测出来的？下面以黑白图片为例来说明。边缘由任一范围构成。视觉上代表这个范围的东西叫做工具。为了满足工件的各种形状和测量要求，有多种工具可供选择。

3.图像存储
一幅图像是由多组规则的像素组成的，就像一张精美的绘图纸上的一幅画，每个方块都填充了不同的颜色。

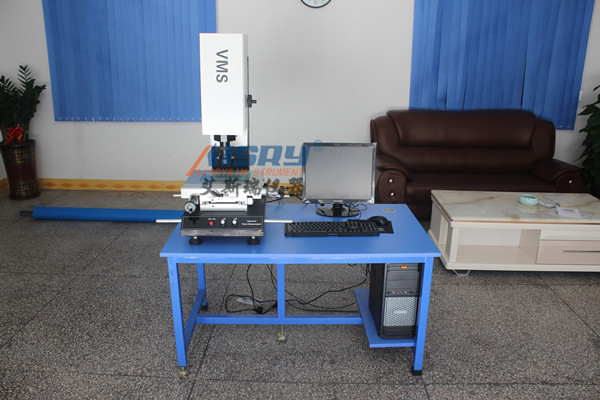

VMS-2010G影像测量仪简介:是一款集光、机、电于一体的紧凑型测量仪。与图像工件同向，直立直观。广泛应用于机械、仪器仪表、电子、轻工等行业；院校、研究所和计量检定部门。该仪器可以准确测量各种复杂形状工件的轮廓尺寸和表面形状，如模板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。

影像测量仪适用于以二维坐标测量为目标的切割应用领域，广泛应用于机械、电子、仪器、塑料等行业。

VMS-2010G图像测量仪是一种光机电一体化的小型测量仪器。与图像工件同向，直立直观。广泛应用于机械、仪器仪表、电子、轻工等行业；院校、研究所和计量检定部门。该仪器可以准确测量各种复杂形状工件的轮廓尺寸和表面形状，如模板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。

影像测量仪适用于以二维坐标测量为目标的切割应用领域，广泛应用于机械、电子、仪器、塑料等行业。

影像测量仪的特点:影像测量仪具有多种数字处理、显示、输入输出功能，尤其是工件对准的实用功能；仪器配有RS-232接口。门测量软件QMS3D-M与计算机连接后，可用于处理和输出测绘图形。用户可以根据自己的需要选择打印机和不同的测量瞄准系统。

技术规格参数:

仪器型号：VMS-2010G
工作台
金属桌尺寸(毫米)：404*228
玻璃桌尺寸(毫米)：260*160
行程(毫米)：200*100
仪器重量(千克)：110
外形尺寸(长*宽*高)毫米：540*560*850
z轴升行程(毫米)：200(特殊订单高达400)
x、y、z数字显示分辨率：0.5μm
x，y坐标标记值错误：(2.5+L/100)微米(L为测量长度，单位为毫米)
摄影机：1/3 ″彩色CCD摄像机
总视频放大率：33倍至195倍
可变物镜放大率：0.7倍至4.5倍
物体视野：8.1mm - 1.3mm(物体视野为对角线长度)
面光源和透射光源均采用LED，亮度可调。
电源：交流100-240伏50/60赫兹
功率：50 W(不包括计算机)
VMS-G/ⅰ(可选)基本型
十字准线发生器/DC3000/DC200(可选)/微型打印机(可选)
VMS-G/ⅲ(可选)标准型
S3D-M软件/USB-305/客户提供的计算机
VMS-G/IV(可选)得到增强
S3D-M软件/标准球/USB-305/RENISHAW简易探头/计算机(可选)/24英寸显示器(可选)
附件图像测量仪

影像测量仪具有多种数字处理、显示、输入输出功能，尤其是工件对准的实用功能；仪器配有RS-232接口。门测量软件QMS3D-M与计算机连接后，可用于处理和输出测绘图形。用户可以根据自己的需要选择打印机和不同的测量瞄准系统。
更多关于影像测量仪的信息，欢迎来电咨询。
