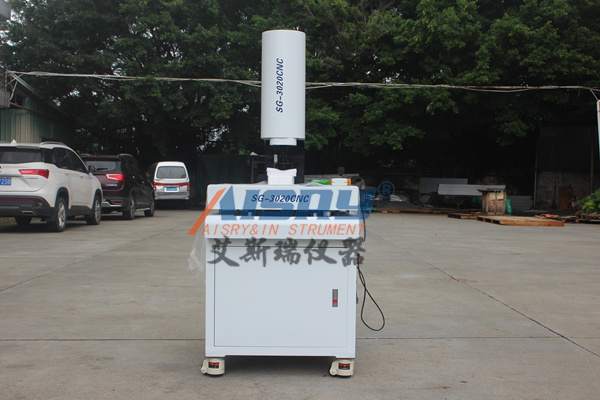

艾斯瑞仪器推出的增强型数控影像测量仪。其结构美观大方，立式简洁，结合我公司自主研发的自动测量软件，可实现速率的批量测量。
影像测量仪的用途:该仪器适用于以二维坐标测量为目的的切割应用，广泛应用于机械、电子、仪器、塑料等行业。可以进行非接触测量、快速批量测量和复杂零件测量。
影像测量仪以微米级精密数控硬件和人性化操作软件为基础，全集成了各种功能，成为现代化的精密仪器。具有无级变速、轻柔移动、电子锁定、同步读数等基本能力。鼠标移动找到你要测量的A、B两点后，电脑会帮你计算测量结果，并显示图形进行验证。图像和图像是同步的，即使是初学者也只需要几秒钟就能测出两点之间的距离。自动光学成像仪的数字化技术实现了对工件的任意测量。
进行基准测量时，需要旋转装载平台上的分度盘，将零件的基准边调整到与平台平行的坐标轴上，因为其初级软件不能支持复杂的空间几何转换。影像测量仪可以利用软件技术完成空间坐标系的旋转和多个坐标系之间的复杂转换。可以任意放置被测工件，任意建立坐标原点和参考方向，并获得测量值。同时可以在屏幕上显示标记，直观的看到坐标方向和测量点，使得常用的参考距离测量较简单直观。
影像测量仪的特点:
1.自主开发软件，可满足客户不同的测量需求；
2.具有快速自动对焦、自动寻边、强大的编程和自动测量功能；
3.采用亚像素细分技术提高边界分辨率；
4.配置纵向手柄，也可以用软件编程；数据处理和分析，质量夹具测量；
5.y、Z三轴伺服控制，定位高，速度快，运行稳定；
6.可选自动变焦镜头、同轴镜头、激光移位器和简易探头；
7.采用自主研发的嵌入式模块控制系统，将复杂的控制系统集成到仪器中，稳定性更高；
8.程控恒流驱动八面冷光源，可适应复杂工件测量；
9.可以用激光笔找到被测工人的具体位置，快捷方便。
影像测量仪技术参数:
仪器型号：VMS-4030
工作台
金属桌尺寸(毫米)：606*466
玻璃桌尺寸(毫米)：450*350
运动程序(毫米)：370*270
x、y、z数字显示分辨率：0.5μm
x和y座标值误差(微米)：E1XY=(2.5+L/100)
外形尺寸(长*宽*高)毫米：970*670*940
仪器重量(千克)：266
z轴升行程：150mm (400mm可定制)
摄影机：1/2 ″彩色CCD摄像机
可变物镜放大率：0.7倍至4.5倍
总视频放大率：23.5倍至148倍
物体视野：11.1mm - 1.7mm(物体视野为对角线长度)
电源：交流220伏至交流110伏50/60赫兹
功率比：250瓦(不包括计算机)
仪器配件：1X镜头筒(标准)、0.5X镜筒(可选)
