图像测量仪设计标准设置

文章来源：http://www.asryq.com/news/hybk/1825.html 发表时间：2022-08-03

相关标签:

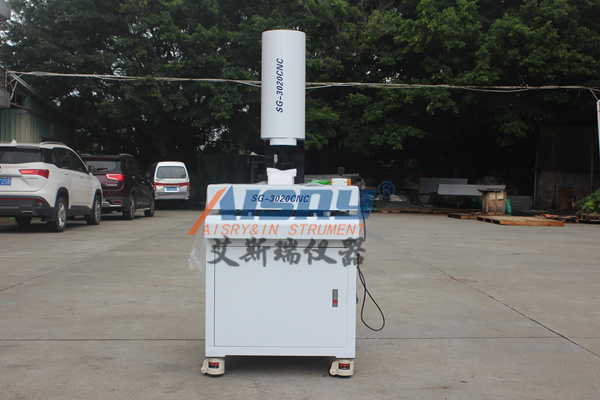

图像测量仪可以对图像进行三维测量，也可以使用TTL激光器、接触探针或微探针将其配置成多传感器图像测量系统。CNC300系统在z轴方向的测量范围可以达到250mm，即使安装转台实现四轴测量功能，也可以装载工件。

设计软件
■机械设计。“升降桥”的设计使整个系统比其他同类机型更加紧凑。
■准确性。精密机械保证了稳定的轴向直线度和垂直度，其特殊的机械结构设计使系统满足空间精度要求。
■精密光学。闪光灯CNC300配备了12:1变焦镜头，在其整个对焦范围内保持其光学性能。每次放大倍率改变时，变焦镜头都会重新校准，以确保系统始终保持良好的精度。
■多功能照明系统。得到的轮廓照明技术使用了由LED阵列组成的绿色背光，当平台沿X轴移动时，可以跟踪光学系统。另外，TTL同轴照明和OGP SmartRing？LED环形灯是Flash CNC的标准配置。
■测量软件。操作简单测量软件。多维传感器测量软件，实现三维测量功能。

标准配置
■测量范围(XYZ):300 x 300 x 250毫米
■测量系统尺寸(LWH): 80 x 85 x 80厘米，160千克
■木箱包装尺寸(LWH): 150 x 112 x 115厘米，192千克
■XYZ光栅尺分辨率:0.5μm
■电机驱动:DC伺服电机驱动，四轴操纵杆控制((X，Y，Z，变焦)
■工作台:平台设有夹孔，硬膜涂层和阳极氧化，可拆卸平板玻璃，承重30kg。
■机械设计:“升降桥”结构，在紧凑的设备尺寸中实现XYZ测量。
■变焦镜头:12:1 AccuCentric？自动变焦镜头校准，校准位置可达25°。
■摄像头:彩色CCD，768x 494像素阵列
■灯光:配合数字光圈的LED背光(绿光)，LED同轴面光(白光)，8扇区8环SmartRing？LED环形灯(白光)
■图像处理:10:1像素分辨率，256灰度级。
■电源要求:115/230伏交流电，50/60赫兹，1ф，600瓦
■额定温度:18-22℃±1℃/小时，30-80%湿度(无冷凝水)，振动。

图像测量仪是基于机器视觉的集光学、机械、电子和计算机图像处理技术于一体的高精度、效率率、高可靠性的精密测量仪器。它可以测量平面零件的几何参数(如长度、宽度、弧度、直线度/半径、角度、孔距等。)以微米级的非接触方式。有效解决了人工测量偏差与一个成像范围测量精度之间的矛盾，测量速度是传统测量仪器的10倍甚至更多。大大提高了测量效率和精度，除了人为误差，实现了零件精密测量的自动化和智能化。

应用行业:
图像测量仪主要应用于精密机械、五金、模具、塑料、电子元件、汽车零部件、粉末冶金、磁性材料、密封件、标准件、钣金等行业。

测量过程:
1)将待测零件放在影像测量仪的工作台上
2)调入与待测零件对应的CAD图形文件(测量基准)。
3)通过摄像装置(CCD图像传感器)获得被测零件的实际几何参数
4)将测得的零件图与零件的CAD标准图进行比较。
5)设置工作公差的颜色标记，不同的颜色代表不同的工作公差范围。
6)显示零件的公差状态。
7)生成测试报告
8)保存测试结果，完成测试任务。

产品优势:
测量范围广，一键即可获得被测零件的所有几何参数；
操作简单，无需夹具即可任意放置工件，一键即可实现单个/多个待测件的测量；
精度高，测量精度高于其他同类测量仪器；
测量速度快，是传统测量仪器的10倍，远快于其他任一测量设备；
可以输出测试报告或打印测试报告；
取代人工测量，除人为误差，提高工作效率。
适应各种现场加工环境，能在车间正常运行，测量精度不受任一外界因素影响。

技术参数:
测量范围(毫米)：800 * 1100(特殊零件可定制)
测量精度(微米)：2~10
测量速度：≤1
图像传感器：一百万像素CCD
光源：远心平行光源
软件：创建可视化MVC可视化测量软件
作业环境：5 ~ 40℃

图像测量仪设计标准设置
