手机屏幕点击划线测试仪目的

文章来源：http://www.asryq.com/news/hybk/1829.html 发表时间：2022-08-08

相关标签:

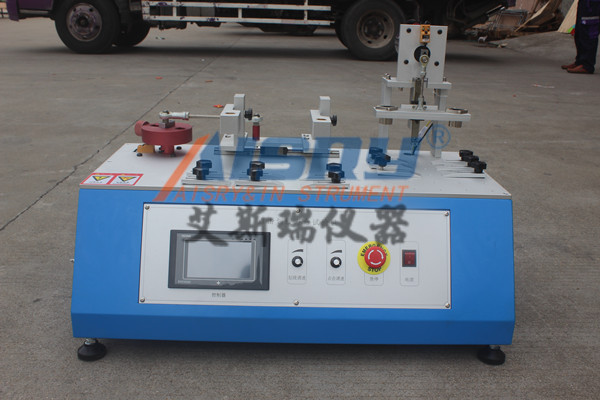

手机屏幕点划线测试机是集精密机械、自动划线控制和精密滚动控制技术于一体的高科技产品。其核心是触摸屏运动控制器。
该产品具有功能强、编程简单、操作方便、价格低廉等优点。适用于手机厂商的产品开发和产品测试。
该产品通过运动控制器、电机和运动平台，使工件按照预期轨迹运动。
本产品可满足点击、划线、划线、圆、弧、椭圆、矩形、三角形、菱形等要求。

测试目的:
1.手机四面滚动测试，负载:0-100N或指定(可选)；
2.手机触摸屏点击测试，使用日本SMC气缸，载荷:0-10N或指定(标配)；
3、手机手写笔触摸屏划片测试(标配)；
4.手机表面铅笔硬度划痕测试，三菱铅笔:6B-9H，载荷:5N，10N(可选)；

特点:
3.1配置说明:

3.1.1控制部分:工控机全自动控制；

3.1.2机械部分:采用进口合金铝板、进口皮带、丝杆及传动组件；
3.1.3终端显示器:采用15英寸液晶显示器。
3.2产品功能:
3.2.1点击标记:同时点击标记，或独立点击标记；您可以设置触摸故障停止并记录数据；
3.2.2点击模式:取任意一点，实时记录接触阻抗和回路阻抗，存储并生成报告和对比曲线；
3.2.3打标方式:用户自定义打标，实时记录回路阻抗、测试次数、打标图形和数据采集，存储并生成数据报表、曲线对比图和偏移线性值；
3.2.4测试力度:可选择100g、150g、200g、250g的重量；
3.2.5测试报告:自动生成，图形对比，数据值，测试时间，测试人员和测试机种，自动生成PDF文件。

技术参数:
4.1规格型号:ASR-5644
4.2测试工位:两个工位(可根据不同要求定制)
4.3点击速度:20~120次/分钟可调；
4.4打标速度:50 ~ 4500毫米/分钟可调；
4.5测试次数:1~999999次可设定并具有断电记忆功能；
4.6 X轴移动范围:0 ~ 150毫米
4.7 Y轴移动范围:0 ~ 150毫米
4.8 Z轴点击气缸行程:0~15MM
4.9定位精度:0.05毫米
4.10移动速度:0 ~ 1500毫米/分钟
4.11压力范围:80～1500 gf
4.12负载:0~10N(可选零件)
4.13机器尺寸:600X600X630毫米
4.14机器重量:55千克

4.15工作电压:220伏50赫兹5A
