影像仪器又称为影像测量仪、影像精密测绘仪、光学测量仪。是在测量投影仪的基础上质的飞跃。它将工业测量模式从传统的光学投影对准升到基于数字图像时代的计算机屏幕测量。
成像仪基于计算机屏幕测量技术和强大的空间几何运算软件。影像测量仪分为自动影像测量仪(又称CNC影像测量仪)和手动影像测量仪。成像仪器以非接触测量为主要测量方式。通过长期技术经验的积累，自动影像仪的功能逐渐延伸，配合探头和激光组的使用，出现了一种测量二维和三维几何尺寸的仪器，业内称为“2.5D影像测量仪”。
操作原理
成像仪采用面光或轮廓光照明，然后通过变焦物镜穿过相机镜头，拍摄的图像通过S端传输到电脑屏幕。然后基于显示器上十字线生成器生成的视频十字线，对准被测物体，通过工作台驱动光学尺，在X、Y方向移动，多功能数据处理器处理数据。测量由软件计算完成。
仪器类型
手动影像测量仪在测量A点和B点距离时的操作如下:先在X、Y方向摇动手柄对准A点，然后锁定平台，换手操作电脑点击鼠标确认；再次打开平台，将其曲柄转动到B点，重复上述动作确定B点，每次点击鼠标都要将光学尺在该点的位移值读入电脑。当读入所有点的所有值时，可以操作计算功能。这种一级设备就像一个技术上的“积木拼盘”，所有的功能和操作都是分开进行的；摇一会手柄，点一会鼠标；注意手摇要均匀、轻、慢，不要摇摆；熟练的操作员需要几分钟来进行简单的距离测量。
数字图像测量仪
数字影像测量仪就不一样了。它以微米级精密数控的硬件和人性化的操作软件为基础，将各种功能进行了彻底的整合，从而成为真正的现代化精密仪器。具有无级变速、轻柔移动、电子锁定、同步读数等基本能力。鼠标移动找到你要测量的A、B两点后，电脑会帮你计算测量结果，并显示图形进行验证。图像和图像是同步的，即使是初学者也只需要几秒钟就能测出两点之间的距离。自动光学成像仪的数字化技术实现了对工件的任意测量。手持式影像测量仪在进行基准测量时，由于其初级软件无法支持极其复杂的空间几何转换，需要旋转装载平台上的分度盘，将零件的基准边缘调整到与平台平行的坐标轴上。数字影像测量仪可以利用软件技术完成空间坐标系的旋转和多个坐标系之间的复杂转换。可以任意放置被测工件，任意建立坐标原点和参考方向，获得测量值。同时可以在屏幕上显示标记，直观的看到坐标方向和测量点，使得常见的参考距离测量变得较简单直观。
图像测量仪是一种高精度光学图像测量仪，由高分辨率CCD彩色相机、连续变焦物镜、彩色显示器、视频十字线发生器、精密光学尺、多功能数据处理器、2D数据测量软件和高精度工作台结构组成。
特性
1.X轴基于花岗岩梁，确保机构不会变形，梁中间不会下垂。
2.X轴直线导轨采用上部设计，符合导轨佳受力原则，具有精度高、运行平稳的特点。
3.X轴花岗岩背面特有厚钢板锁紧，增强X轴韧性，保证横梁不会断裂。
4.Y轴独特的硬件闭环设计，立柱底部用钢板连接，使横梁和立柱成为一个整体，保证机构不会变形。
5.y轴中间传动和X轴硬件闭环结构，保证了运行时不会出现左右摇摆或甩尾的物理现象，精度提高。
6.z轴采用十字导轨和滚珠丝杠传动，保证了运行平稳和精度。
7.图像测量软件可以自动编程，实现全自动检测。
应用领域
广泛应用于各种精密零件的测量。主要用于用卡尺和角尺难以测量或无法测量，但在装配中起重要作用的零件的尺寸和角度的测量。适用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密五金、精密冲压、连接器、端子、手机、家用电器、电脑(。
测量功能
手摇影像测量仪在寻找目标点完成测量和位移的过程中，依靠人工操作，导致移动平台的主导轨和辅助导轨之间存在一定的偏差，不断的来回运动也导致了回程间隙。在微米级精准测量时，直接生产会影响测量精度。数字图像测量仪具有运动锁定能力，并在设计中采用了无回程间隙技术，彻底除了这些误差，提高了运动的稳定性和测量精度。
测量距离越长，误差越大，测量精度随长度降。手持式图像测量仪没有非线性实时校正功能，无法除温度、振动等环境因素造成的非线性误差。数字图像测量仪具有优异的误差校正能力，可以基于严格的数学模型，通过软件计算和实时控制进行校正，从而大限度地减小非线性误差，提高测量精度，突破速度和精度的技术瓶颈。

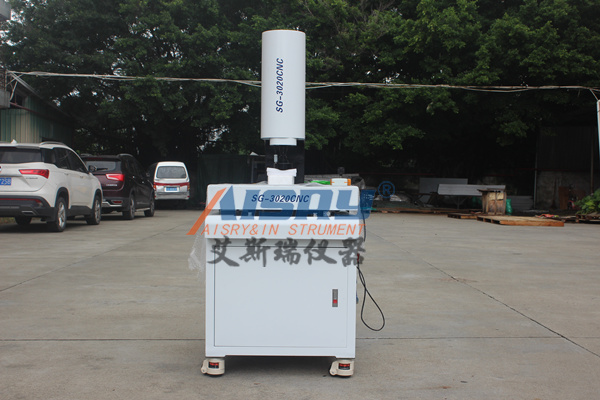

自动图像测量仪
自动影像测量仪通过样品测量、绘图计算、CNC数据导入等方式建立CNC坐标数据，仪器自动测量目标点完成各种测量操作，节省人力，提效率率。在十倍于手动影像测量仪的工作能力下，操作者轻松效率。
使用说明
在使用相机的过程中，注意以下事项:
(1)工件吊装前，探头应回到原点，为吊装位置留出较大空间；工件应平稳吊起，不得撞击影像测量仪的任一部件。
(2)正确安装零件。安装前，确保零件符合测量机的等温要求。
(3)建立正确的坐标系，确保建立的坐标系符合图纸要求，从而保证测量数据的准确性。
(4)编程程序自动运行时，需要防止探头与工件发生干涉，因此需要注意增加拐点。
(5)对于一些较大较重的模具和检具，测量结束后应及时将工作台吊起，避免影像测量仪工作站长时间处于承重状态。
维持
1.仪器应放置在清洁干燥的室内(室温20℃±2℃，湿度60%以下)，以免光学零件表面积垢、金属零件生锈、灰尘、杂物掉入移动导轨，影响仪器性能。
2.仪器使用后，工作面要随时擦拭干净，好用防尘罩盖住。
3.仪器的传动机构和运动导轨应定期润滑，使机构运动平稳，保持良好的工作状态。
4.工作台玻璃和油漆表面比较脏，可以用中性清洁剂和水擦拭干净。切勿用有机溶剂擦拭漆面，否则漆面会失去光泽。
5.仪器的LED光源使用寿命长，但当某个灯泡烧坏时，请通知专业人员为您更换。
6.仪器的精密部件，如成像系统、工作台、光学尺、Z轴传动机构等都需要精密调整。所有调节螺丝和紧固螺丝都已固定，客户请勿自行拆卸。如有问题，请通知厂家解决。
7.软件已经精准补偿了工作台与光学尺之间的误差，请勿自行更改。否则，会产生错误的测量结果。
8.通常，仪器的所有电气连接器都不应被拔掉。如果已经拔出，则必须根据标记将其正确插回，并拧紧螺钉。不正确的连接和插入可能会影响仪器的功能，或者损坏系统。
