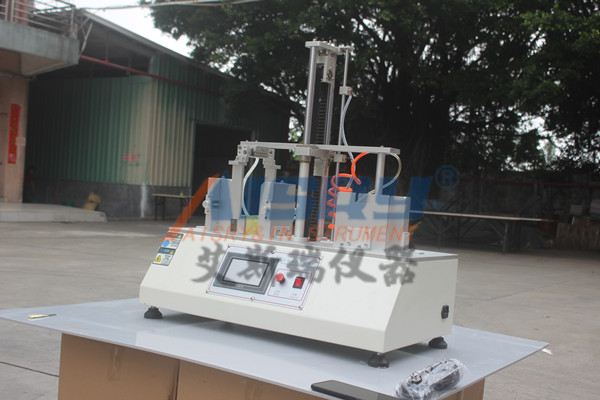

触屏微跌落试验机测试原理升降气缸带动上夹具（气手指）下降将手机夹住，上升，松开气手指，手机成自在跌落运动，此时双动气缸伸缩将手机推至上夹具能夹住之位置，升降气缸带动上夹具（气手指）下降将手机夹住，上升，桦开气手指，手机成自在跌落运动，如此重复直至设定次数。
特色：
可设定次数主动中止跌落表面资料：铝，厚度为12mm。跌落处选用六个复位气缸。提示功能：能设定按键次数定值，可主动中止测验。本机选用日本SMC无杆气缸作为手机提起、跌落驱动源，配以精密双动气缸作归位动作，耐久运用；能实现手机等产品重复跌落，以检测产品由必定高度落下之耐冲击性；因为选用气动元件及独裁操控方式，极大地升测验速度和一致性；选用日本松下液晶触摸式操控屏+PLC可编程操控器作动作程控；独立计数，抵达设定次数主动中止测验
技术参数：
1、类型：ASR-5618B
2、一起跌落手机：1台/2台
3、答应试件分量：2kg(max)
4、跌落高度：60-150ｍｍ
5、测试速度规模：6～20次/min
6、PLC控制器及触摸屏：1套
7、机器尺度：W420*H950*D370mm
8、机器分量：约40kg
9、气源：≥0.5Mpa10，电源：AC 220V 或指定
注：制作部分电气与主体为一体式
配置
1、触摸屏：1个、PLC：1个
2、上升、下降气缸：1套/2套（SMC）
3、夹持推进气缸：2个/4个（SMC）
4、机械手指：2个/4个（SMC）
本机适用于手机、电话机听筒、对讲机、MP3、CD、电子词典等小型电子消费类产品作重复跌落测试。
