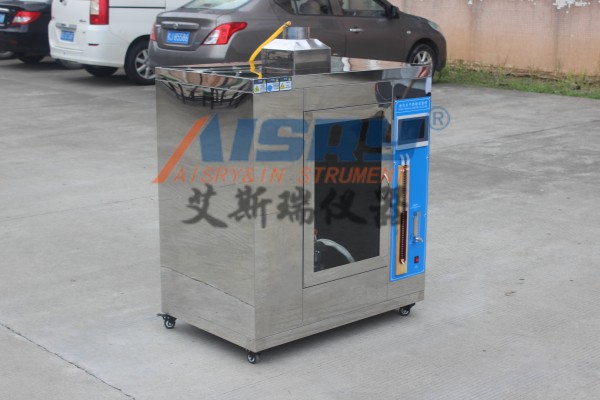

水平垂直燃烧实验装置系列产品是依据UL94、GB2408-2008、GB/T5169-14(IEC60695-11-2) 、IEC60695-11-3（5VA、5VB级资料,火焰功率:500W）、IEC60695-11-4（V-1级资料,火焰功率:50W ）、GB/T5169-16(IEC60695-11-10)《50W火焰实验方法》、 GB/T5169-17（ IEC60695-11-20）《500W火焰实验方法》、GB5169.15、GB11020、等规范的相关条款要求而设计制造的,模仿电工电子产品周围产生着火时前期阶段火焰的影响，以便经过模仿技术鉴定着火危险程度。
首要用于对塑料及其他非金属资料部件样品、固体资料和按ISO845的方法测守时视在密度不小于250kg/m'的泡沫塑料的相对燃烧特性进行水平、垂直可燃性实验。
实验原理：
依据规范规则的实验火焰，分为500W实验火焰：水平、垂直燃烧实验，资料分级为5VA或5VB等级。50W实验火焰：水平、垂直燃烧实验，水平燃烧实验资料分级为HB、HB40、HB75等级，垂直燃烧实验资料分级为V-O、V-1、V-2等级。
本产品选用积分式进气燃烧系统，燃烧延时仅0.1秒，保证气体的能燃烧时刻；黑色布景，多功能火焰量规，火焰调理工作变得简单；箱体全不锈钢，调查窗口大。
选用HMI+PLC一体机操作系统，在触摸屏操控画面将实验分为500W水平、垂直燃烧实验独自操控，50W水平燃烧实验独自操控，50W垂直燃烧实验独自操控，按规范规则的实验方法固化实验程序，操作画面操控过程清晰，操作便利，主动化程度高，参数显现精度高。
依据GB/T5169.16-2017 电工电子产品着火危险实验第16部分：实验火焰50W水平与垂直火焰实验方法9.2.3条款（选配项目）：
火焰施加和调查：
燃烧灯（本生灯）操控：火焰点着后，实验开始主动移动到燃烧方位，燃烧时刻到后主动退回原始方位，如此循环，实验完毕主动平息火焰并主动退回到原始方位，在燃烧实验时不用频频燃烧。
火焰对试样在燃烧过程变形的跟从性操控：选用试样跟从火焰的方法。
试样夹具为三轴移动，试样三轴大移动间隔300mm，每个方向选用调速电机驱动，由箱外移动式操控盒手动操控，每个方向有独自的前后（或上下、左右）按钮操控，每个方向有调速旋钮，随时调整试样移动速度，实验人员可在调查窗调查火焰燃烧及试样变形情况，移动试样跟从火焰，燃烧灯上部分装置有50W垂直燃烧火焰与试样间隔量规，便利调查和操作。
在试样跟从火焰时，可随时一边按方向按钮，一边调整试样移动速度，操作简便。（火焰跟从首要针对软体试样，考虑到各单实验的对样性，因而，为选配项目）
本产品外形美观，集多项国内外同类产品的长处，功能安稳，操作便捷，易于调查。
设备应用范围：
水平垂直燃烧实验仪仪适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、信息技术设备、电气业务设备、电气连接件和辅件等电工电子产品及其组件部件的研讨、出产和质检部门，也适用于绝缘资料、工程塑料或其它固体可燃资料行业。
技术参数：
规格50W500W
契合规范UL94、IEC60695-11-4GB/T 5169.16-2017、UL94、IEC60695-11-3GB/T 5169.17-2017
操控方法HMI+PLC
一体机操作系统HMI+PLC
一体机操作系统计时装置9999X0.1s9999X0.1s
燃烧角度0°、20°、45°0°、20°、45°
气体压力0.1MPa0.1MPa
气体流量105±5ml/min965±30ml/min
水柱高度高度差小于10mm
高度差小于10mmU型
压力计背压水柱高度10mm125±5 mm
测温间隔10±1 mm（可调理）55±1 mm（可调理）
燃烧装置遥控主动燃烧遥控主动燃烧火焰高度20±2mm（可调理）
内焰40±2mm，
外焰125mm（可调理）
火焰高度量规一套一套间隙量规一套无测温铜头从100°至700°的升温时刻44±2S54±2S热电偶进口K型热电偶进口K型热电偶实验角度0°,45°20°
喷灯规范IEC60695-11-4,UL94IEC60695-11-3,UL94
温度检测MAX 1100°CMAX 1100°C
流量精度1%1%
测温铜头Ф5.5mm±0.01mmФ9mm±0.01mm
测温铜头分量1.76 g± 0.01 g10 ± 0 .05 g
气体类别甲烷或煤气甲烷或煤气箱体容积大于0.75立方大于0.75
立方试样夹具架移动速度0--50mm/s0--50mm/s
箱体规格1300×650×1500mm1300×650×1500mm
分量150KG150KG
电源220V 50HZ220V 50HZ
配件清单：
类型JAY-65B
本生灯美国原装进口压力表大压力为200Kpa
显现屏七寸真彩触摸屏操控方法HMI+PLC一体机操作系统
操作方法触摸屏+遥控器+按键热电偶美国原装进口热辐射挡板主动遮蔽安全操作界面高温防爆玻璃窗机械传动日产USB接口可选配RS232读储功能可选配（U盘存储）实验温度记载显现环境温度记载显现火焰高度定制高度量规遥控操作有，遥控器接物盘有按键表头日本排风主动电路、气路分离。
安全维护：
1. 人员安全
1） 漏电维护
2） 防爆窗防护
2. 设备安全：
1）操控回路限流维护
2）设备漏电维护
3）电源缺相、错相、电压不安稳维护
