军用配备淋雨实验的操控办法及目标

文章来源：http://www.asryq.com/news/hybk/2133.html 发表时间：2023-08-11

相关标签:

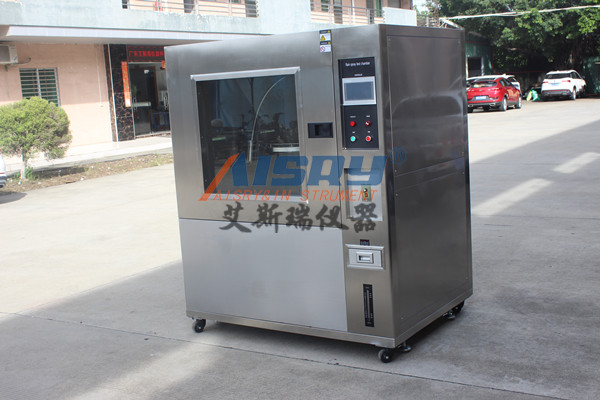

淋雨实验是查核配备车辆在运送、贮存、户外作战等情况下以及各类风雨类环境中，军用设备的保护罩、壳体、密封橡胶不封等的防雨功能是否满足要求。本文是以某军车的军用配备密封功能实验体系的建设为背景，为满足车辆对淋雨实验的要求，提出一套淋雨实验操控办法，以满足不同产品在淋雨条件下的密封性。

淋雨实验体系规划目标及操控目标

降雨强度在6～13mm/min分了43挡，分别为：6.0、6.2、6.4、6.5、6.6、6.8、7.0、7.2、7.4、7.5、7.6、7.8、8.0、8.2、8.4、8.5、8.6、8.8、9.0、9.2、9.4、9.6、9.8、10.0、10.2、10.4、10.5、10.6、10.8、11.0、11.2、11.4、11.5、11.6、11.8、12.0、12.2、12.4、12.5、12.6、12.8、13.0（单位为mm/min）。

操控精度为±0.5mm/min。

该淋雨实验体系操控框，选用西门子PLC作为操控体系的中心，经过PLC来收集流量和压力等信号，并且发出操控信号来操控变频器以及相应的阀门等执行设备。其中工业核算机首要负责接收操作员的工艺指令，完结测验成果的显示与数据存数。

操控体系硬件

该淋雨实验测控体系以西门子 S7-300 PLC为中心，PLC完结体系的数据收集、程序处理以及操控输出等功能。该CPU经过MPI转以太网通讯模块，能够进行TCP/IP通讯，能够解决实验过程中的高速数据传输问题，依据淋雨实验体系IO点数实践需求。

该体系中的压力、流量等传感器选取两线制类型，输出为4～20mA信号接入到PLC的模拟量收集模块中，减少了外界电磁干扰和线路损失的影响。模拟量输出通道输出4～20mA信号对变频器和阀门等执行机构进行操控。

变频器装备

该操控体系选用ABB ACS510系列变频器来操控泵的转速。PLC经过模拟量输出模块输出4～20mA信号来给变频器的模拟量输入模块，从而操控变频器的输出频率和电压。PLC经过DO模块的输出接到变频器的数字量输入模块，来操控变频器的起动和停止。

降雨强度操控

依据6个淋雨面的尺度，核算出6个淋雨面的面积分别为，左边为65.6m2，右侧为65.6m2，顶部为45.92m2，底部为13.12m2，前部为11.2m2，后部为11.2m2。该淋雨实验操控体系选用骨干管路控压、6个分支管路操控流量的操控战略，来完结不用的降雨强度。

程序规划选用模块化编程办法，将操控体系分解成若干功能函数，在每个功能函数中编写不同的程序。然后在主程序OB1中调用每个子程序。体系骨干管路选用压力PID闭环，6个分支路选用流量PID闭环。将压力和流量放置到不同的循环中断程序中。

程序操控流程图依据用户依据实验工况和降雨强度的输入，然后体系核算出骨干管路所需操控的压力，6个分支路所需流量的操控目标值。体系先操控水泵的频率以及台数来操控骨干管路的压力达到核算值，比及压力安稳后，操控6个分支路的流量调节阀来操控6个支路的流量达到安稳值。

上位机软件规划

操控室内选用工控机作为监控体系的操控中心，远程监控体系选用西门子WINCC进行组态规划，能够完结体系监控、参数设定、报警显示、风速曲线检测、检查及打印报表等功能。

体系通讯选用OPC接口技能，上位机与西门PLC之间选用OPC服务器进行通讯。该操控体系网络分为3层，即测控室监控层、现场操控层和现场设备层。

1）一层测控室监控层。由一台工控机组成，工控机装有西门子WINCC软件，能够完结对整个淋雨实验测控体系的监控与操作。监控层与现场操控层之间经过工业以太网完结通讯。

2）第二层为现场操控层。该层为淋雨实验体系操控中心部分，由西门子S7-300组成。

3）第三层为现场设备层。首要包含传感器、执行机构、限位开关以及变频器和水泵等。
