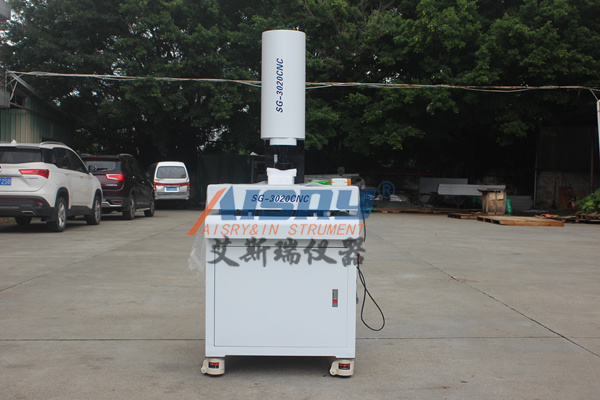

影像测量仪怎么使用教程

文章来源：http://www.asryq.com/news/hybk/2432.html 发表时间：2024-10-22

相关标签:

影像测量仪的使用教程可以归纳为以下步骤：

一、开机与预热
1、设备检查：确保影像测量仪放置在稳定的工作台上，避免震动和强光干扰。同时，检查设备是否完好无损，电源线和数据线连接是否牢固。
2、开机：按下电源开关，等待设备启动完成。通常，设备需要预热一段时间（如5分钟），以提高测量精度。预热时间可能因设备型号而异，请参考设备说明书。
3、软件启动：启动测量软件，进行必要的初始化设置。

二、校准与设置
1、校准仪器：根据设备说明书，对影像测量仪进行校准。这通常包括调整摄像头焦距、校准工作台水准等步骤，以确保测量结果的准确性。
2、软件设置：在软件中设置测量参数，如测量单位、测量精度等。同时，根据待测工件的尺寸和形状，选择合适的测量模式和参数设置。

三、工件放置与调整
1、工件放置：将待测工件正确放置在工作台上，并用夹具稳定工件。确保工件摆放位置和方向正确，避免测量误差。
2、调整焦距：根据工件大小和形状，调整摄像头的焦距，确保工件图像清晰显示在屏幕上。

四、图像采集与测量
1、图像采集：点击软件界面上的“采集”按钮，对工件进行图像采集。在采集过程中，注意避免光线干扰和遮挡物。
2、特征识别：根据需要测量的特征，选择相应的测量工具和算法。软件将自动识别并提取特征点、线、圆等几何特征。
3、进行测量：在软件界面上选择相应的测量工具，按照提示进行操作。可以测量点、线、圆、弧等几何特征的尺寸和位置关系。
4、数据分析：利用软件对测量数据进行分析和处理，如计算尺寸、角度、形状等参数。同时，可以将测量结果与图纸标准值进行比较，确定是否超出公差范围。

五、结果输出与报告生成
1、结果输出：将测量结果以报告的形式导出，便于查看和分析。可以输出为Excel、Word等通用格式，方便企业进行数据共享和跨部门合作。
2、报告生成：根据测量结果，生成详细的测量报告。报告应包含测量数据、分析结果、偏差分析等信息，以便进行质量控制和加工调整。

六、注意事项与维护保养
1、注意事项：在使用过程中，请勿随意更改设备参数和配置。对于不同的待测工件，需要重新校准设备以确保准确性。同时，避免在设备周围放置干扰物（如手机、电脑等），以免影响测量结果。
2、维护保养：定期对测量仪进行清洁和维护保养工作，如清洁镜头、润滑传动机构和运动导轨等。这有助于保持设备的良好状态并延长使用寿命。

按照以上步骤操作影像测量仪，可以确保测量结果的准确性和可靠性。同时，遵循操作规程和注意事项，有助于避免误操作和设备损坏。
