三箱式冷热冲击试验箱的工作原理主要基于其独特的结构设计和温度控制系统。以下是详细的工作原理说明：
一、结构设计

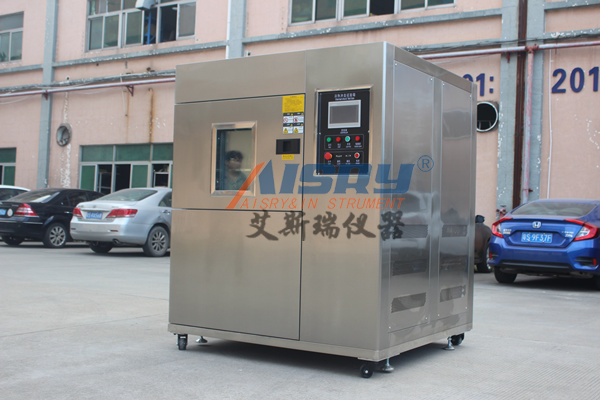

三箱式冷热冲击试验箱由三个主要箱体组成：高温储存室、低温储存室和样品实验室。这三个箱体之间通过风道和气缸进行连接和控制。
1、高温储存室：该区域通过加热器和PID（比例-积分-微分）逻辑电路实现精准控温。加热器根据设定的温度信号进行加热，PID逻辑电路则根据感温元件反馈的实时温度信号与设定温度信号进行比较，输出控制信号调节加热器的输出功率，从而达到自动控温的目的。
2、低温储存室：该区域通过制冷系统（包括压缩机、蒸发器、冷凝器等）实现低温环境的维持。制冷剂在蒸发器内吸收热量并气化，使运作室温度降。气化后的制冷剂被压缩机吸入并压缩成高温高压气体，然后进入冷凝器中被冷凝成液体。这个制冷循环过程不断重复，使低温储存室维持在设定的低温状态。
3、样品实验室：位于高温储存室和低温储存室之间，通过风门切换实现高低温空气与样品实验室之间的快速交替。这种设计使得样品能够在短时间内经历大幅度的温度变化，从而达到温度冲击的作用。
二、温度控制系统
1、温度检测与反馈：试验箱内的感温元件（如温度传感器）实时检测温度，并将信号反馈给中央控制器。
2、温度控制与调节：中央控制器根据反馈的温度信号与设定的温度信号进行比较，然后输出控制信号调节加热器和制冷系统的运行状态。通过PID逻辑电路的控制，可以精准调节加热器的输出功率和制冷系统的制冷量，使试验箱内的温度稳定在设定的范围内。
3、风门切换与空气循环：在样品实验室中，通过风门切换机构实现高低温空气与样品实验室之间的快速交替。当需要高温冲击时，风门切换到高温储存室；当需要低温冲击时，风门切换到低温储存室。同时，试验箱内的风机不断循环空气，确保温度均匀分布。
三、工作原理总结
三箱式冷热冲击试验箱的工作原理是通过高温储存室和低温储存室提供稳定的极端温度环境，然后通过样品实验室的风门切换实现温度的快速变化。在试验过程中，温度控制系统实时监测和调节温度，保持试验箱内的温度稳定并满足测试需求。这种试验箱可以模拟产品在极端温度环境下的使用情况，评估其在温度冲击下的耐久性和可靠性。
综上所述，三箱式冷热冲击试验箱的工作原理是基于其独特的结构设计和温度控制系统实现的。通过精准的温度控制和快速的温度变化，该试验箱能够模拟产品在极端温度环境下的使用情况，为产品的研发、质量控制和生产过程提供有力支持。
