作为现代物流不可或缺的一部分，包装箱承担着盛装和保护产品的重要责任，包装箱的物理性能指标成为其质量评价的基础。主要指标之一是检测纸箱的环压强度试验，符合标准(GB/T 2679.8-1995——纸板环压强度的测定)。纸板的环压强度是指一定尺寸的样品在被压碎前，通过将其插入样品架形成环形，并在上压板和下压板之间施加压力，所能承受的力。环压强度是箱纸板和瓦楞介质的重要强度指标，代表纸板边缘受压性能。纸板的环向抗压强度影响瓦楞纸板的边缘抗压强度，瓦楞纸板的边缘抗压强度会对纸箱的整体抗压强度产生重要影响。

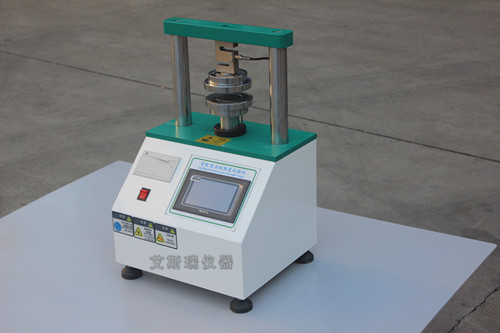

 环压强度试验机

经过几十年的发展，艾斯瑞仪器拥有先进的加工设备和制造技术，注重人力资源的开发和维护，长期以来培养了一支强大的R&D和制造团队，为制造高品质产品提供了有力保障。我们始终坚持“质量保证，诚信服务”的原则，不断挑战自我，根据客户的不同需求精益求精，使公司快速发展，并与国内外客户密切合作，成为业务伙伴。

环压强度测试仪在纸包装行业有很多应用，如测试原纸、面纸和芯纸等。，可以通过环压缩进行测试。艾斯瑞仪器有微电脑环压强度测试仪或环压/侧压测试仪可供选择，环压取样器制备符合国家标准的样品；对于模压瓦楞纸板，可以测试压碎力和胶合性能，测试压碎力是测试纸板的压边强度。样品用压边取样切刀加工，用压边导向块工艺检验；但适合涂胶试验的样品像压边试验一样切割，然后用涂胶夹具完成试验。

1.原纸为什么需要环压强度的质量指标？什么是环压强度？原纸的环压强度为什么要横向？

纸板的环向抗压强度是指一定尺寸的样品在被插入样品架中形成环形并被压缩在测量板之间时，在压碎之前所能承受的力。环压强度是检验原纸的重要质量指标，是指原纸沿横幅方向抵抗外力的承载能力。因为原纸的厚度很薄，所以很难在保持原纸稳定性的同时，在垂直于其厚度的方向上对直原纸施加压力。如果原纸周围有一个环施加压力，它的稳定性会好得多。当原纸被一定尺寸、长度和宽度的圆环包围施加压力时，测得的抗压强度即为原纸的圆环抗压强度，其单位为N/m (n/m)。这里需要指出的是，环压测试仪测得的压力代表的是具有一定开口直径的薄壳的临界压力值，不同于相同尺寸的纸带在压力下的屈服限值(即侧压强度)。目前，还没有一种仪器可以防止纸张在边缘压力下失去稳定性，并测量纸张的边缘压力强度。

为什么是横向的？这是因为纸箱是由瓦楞纸板制成的，瓦楞纸板是一种复合材料，由面纸和原纸粘合而成。瓦楞纸板的横截面类似于桥梁的拱形结构，通过与面纸和衬纸的粘接，使拱的上下牙顶面形成一个连续的拱形。可以说，瓦楞纸板的平面应力与拱形相似，具有良好的刚性、弹性和防震性能。瓦楞纸板作为刚性容器的材料，使用时必须保持一定的形状。瓦楞纸箱的主要失效形式之一是抗压强度不足以倒塌。瓦楞纸箱的抗压强度与瓦楞纸板的边缘抗压强度密切相关(边缘抗压强度是瓦楞纸板的一个质量指标，是指纸板沿瓦楞方向承受压缩载荷的能力，其含义类似于原纸的环向抗压强度，但瓦楞纸板具有一定的厚度和稳定性，因此不需要卷成环进行检测)；瓦楞纸板的边缘抗压强度与原纸的环压强度直接相关。原纸的环压强度越高，纸箱的压缩强度越好，这就是为什么要求原纸具有更好的环压强度。为了增加纸箱的抗压能力，需要使纸箱四面瓦楞纸板的拱形波纹方向垂直于纸箱底部，这不仅有利于纸箱制作的操作，而且使纸箱具有良好的抗压强度。以上原因也是原纸要求有良好的横环抗压强度的原因。

2.环压强度、环压指数、刚度的含义有什么区别？他们之间是什么关系？

如上面所述，原纸的环压强度是一定宽度下原纸在宽度方向上每米的抗压强度，单位用N/m (N/m)表示。环压指数是指原纸在一定定量范围内每克米的抗压强度，沿其宽度方向有一定宽度，单位表示为N m/g(牛m/g)。它们之间的关系是:r = r=R/W W。

r(横环压力指数)n m/g；

r横环抗压强度，N/m；

w定量，g/m2

现行的包装纸和纸板质量标准多以环压指数表示，仪器测得的环压强度数据要换算成环压指数。刚度就是纸板的刚度，也就是它的抗弯性。指在一定条件下弯曲宽度为38 mm至15mm的试样时的弯矩，以N m (N m)表示。环压强度和刚度是两个不同的质量指标，含义不同。但据生产现场多次观察测试，环压强度好的纸张挺度也不错。两者有什么共性需要进一步了解和探索。这需要由纸张物理强度测试仪来完成。

3.如何提高原纸的环压强度？

影响原纸环压强度的参数有很多，如原料性质、制浆方法、浆比、制浆造纸工艺、原纸的定量、厚度和水分等。目前国内有“三多”原纸厂——很多都是用%的废纸做原料；素质差，只能出中低(B以下)档次；规模小，原纸厂家多。在上述条件下，可以采用以下方法提高和增强原纸的环压强度。

原料配比合理。因为废纸是二次纤维(有的废纸多次重复使用，可以说是三四次)，纤维本身就失去了原有的性能，%废纸生产的原纸柔软，环压强度必然低。为了克服这些缺点，合格的工厂应该在纸浆厂的废水中加入一些含有木材和半纤维素的高硬度纸浆，如蔗渣、芦苇渣和麦草，或者回收纸浆。如果不满足上述条件，可以添加进口废纸，也可以将国内废纸分为箱板纸废纸、杂纸废纸等。，可以在投料时均匀搭配，稳定产品质量。据进口A级原纸(高强度)原料分析，大部分是硬木浆、草半化学浆、废纸浆等混合浆生产的。

加强纸浆的净化和筛选，废纸纸浆比较脏，特别是杂纸废纸和水泥袋纸粘附的杂质较多，如果不除渣和洗涤，势必造成纤维结合强度差，影响原纸的环压强度。洗涤后，浆液的酸碱度应小于8，挤出的水应干净。在没有去除轻杂质设备(如轻杂质除渣器、复合纤维分离器)的废纸纸浆制备(工艺)筛分设备中，它既有分离纸浆纤维的功能，又有去除纸浆中夹带的轻杂质薄片、纸塑薄膜等杂质的功能。在这种情况下，一些原纸制造商将所有筛选残留物未经处理就返回水力碎浆机，导致轻杂质的恶性循环，这是不可取的，并将降纸浆的质量。

在不影响断裂长度和紧密度的情况下，适当降敲击度，使原纸在相同基重下厚度增加，有利于增加环压强度。同时也可以节省功耗。

化学强化。在水泥浆中加入增强剂可以提高环压强度，起到增强作用。常用的增强剂有变性淀粉、羧甲基纤维等。

在造纸过程中，对圆筒造纸机的凹槽进行改进，增加横向纤维的排列；调节压辊和托辊的压力不应过高；提高干燥温度和干毯的张力，减少纸张在干燥过程中的横向收缩；降原纸含水量；进行浆内施胶(或表面施胶)，防止原纸在空气湿度大的季节回潮；有些厂家的原纸用压延机压制，这是不可取的，会降原纸的环压强度。
