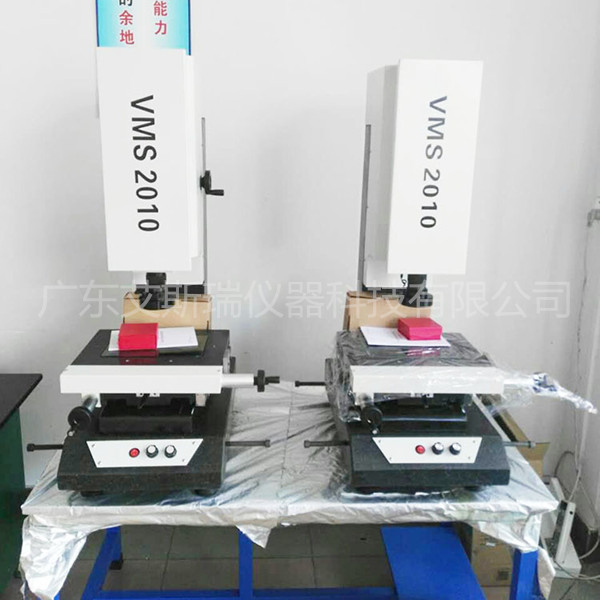

二次元影像测量仪的原理及应用特点：

1.整机机构：采用天然大理石平台工作台和悬臂机构。设备精度稳定，环境适应性强，整机坚固不易变形，人性化操作机构设计，坚固简单，测量软件功能强大，操作简单。

2.机构运动：测量仪由三轴手动控制，配有高标准高精度光杆、杰夫高精度研磨导轨和专业测量软件进行测量。

3.非接触式自动测量仪的优点：可以避免原人工检测方法对“被测工件”造成的人为误差，可以避免人工检测对被测工件造成的二次损伤，从而保证被测工件产品的质量稳定性和标准一致性。它可以成倍提高生产过程的检验效率，提前发现和控制生产过程的次品率，减少一些人工检验成本，提高产品交付的及时率。

4.仪器适用范围：该测量仪可用于各种大型精密金属烫印板、塑料、丝网板、亚克力板、LCP膜、PCB板、LCDTFT、玻璃盖板、TP、超大LCD边框等尺寸精度检测。，适用于辅助测量行业如逆向工程平面R&D、设计、图纸编辑、实验检验室等。

5.仪器主要功能配置：仪器配有专用图像测量软件、高清彩色索尼芯片CCD、高分辨率0.7-4.5倍(专用变焦卡位置高分辨率光学镜头)、专用电脑、液晶显示器、键盘和鼠标

(可选附件)：数字测量。

6.仪器的总体优势：

A.适用品种多，尺寸复杂，精度要求高，作用更方便快捷，提高了检测和测量效率。

B.该仪器图像处理的优点是：自动去毛刺、自动生成测量报告、测试结果统计、打印机连接等功能，适用于广泛的行业。

7.节约成本：可以实现一机多用，大大降了用户重复购买检测仪器的成本，节省了重复购买检测仪器的人力成本和占用空间。它可以满足用户企业未来更大的发展需求和产品测试的快速扩展，为用户产品的质量保证奠定良好的基础。

售后服务

a、设备应在售后12个月内免费培训和维修，并对客户方操作人员进行技术培训，直到操作人员能够熟练地单独操作仪器。

b、如果是人为损坏或自然灾害损坏，不在免费维修范围内。如果因人为或自然灾害导致故障，我公司将根据受损零件的价格收取一定的费用。

C.免费服务期后仪器维护服务费的收取：以相应的人工费用(如校准、补偿、调试等)为基础。)由乙方派遣人员到达甲方现场后产生。如果备件因损坏需要更换，将按照备件收费标准收取费用。

d、公司在接到用户生成的电话后2小时内回复客户，并立即处理问题。

二次元影像测量仪功能介绍

1.可以直接测量12种2D元素(点、线、圆、弧、矩形、槽、环、开曲线、闭曲线、圆柱、圆锥、球和平面)，它可以测量曲线的周长、面积和直径，并且采用了NURBS曲线拟合算法，比其他曲线拟合算法更接近真实数据，三维元素可以通过图像来测量

2.测量方法多种多样，包括自动找边、分段自动找边、鼠标屏幕直接点选、交叉线点选、相邻点选、比较点选、轮廓点选、探针点选、激光点选等。

3.超级寻边算法，保证采样点的准确性和采样的稳定性。自动像素校正，无需频繁移动，一键自动像素校正。

4.元素构造

元素构造函数拍摄方法提供了多种方法，如平移、旋转、提取、组合、平行、垂直、镜像、对称、相交和相切来构造元素。元素构造使用户能够轻松处理一些难以测量的元素，从而提高工作效率。构建的过程是选择参与元素->选择结果元素，简单明了。以图形方式提供施工模式的选择。

5.该报表功能丰富

6.超出公差红色警告

如果测量结果超差，可以显示哪个元素超差，显示哪个，导出的EXCEL也可以提示哪个超差

7.图像窗口功能丰富

可以显示视频放大倍数和比例，并可以进行简单的距离和角度测量

8.坐标系功能丰富

可以根据实际情况建立多个坐标系，可以方便自由地切换每个坐标系中的数据，可以方便地实现直角坐标系和极坐标之间的转换，可以保存和调出各种坐标系，可以显示不同的坐标系模式

9.编辑和修改程序较方便

方便修改程序的光源数据、运动数据、对焦数据、程序位置、测得高度等数据，用新元素替换旧元素

10.丰富的容差功能

提供各种尺寸和几何公差计算。并且可以计算二维和三维公差。例如圆度、圆柱度、直线度、平面度和其他形状公差，以及位置、平行度、垂直度、倾斜度、同心度、跳动和其他公差

 二次元影像测量仪

11.自动对焦和图像三维测量功能

该软件具有高速高精度聚焦功能，高倍聚焦重复性可达3um(标准面)。高度和平整度可以通过聚焦来测量

12.丰富的运动控制模式

可以通过操纵杆控制、软件运动界面控制、移动对话框控制、拖动鼠标图像区域、在此移动鼠标图形区域、在此移动鼠标图像区域、移动到元素中心等方式进行控制。

13.强大的标注功能

提供多种标注类型，如距离、角度、x距离、y距离、半径、直径、弧长等。注释可以在注释完成后修改位置。可以自动标注。用户程序运行后，注释仍然存在。

14.地图导航功能、扫描功能和轮廓跟踪功能

软件提供了强大的导航功能，可以通过指定起点和终点扫描整个地图，也可以导入外部传感器拍摄的图片进行导航。扫描功能可用于反向功能，可以指定扫描的起点和终点，特殊设计的算法可以过滤杂点，提高扫描的准确性和实用性。轮廓跟踪可以跟踪开放或封闭图形的轮廓，从而得到感兴趣的轮廓。可以为轮廓设置扫描点，软件会自动计算扫描距离。
