RCA纸带磨耗测试磨损是指一个物体相对于另一个物体表面的相对运动，使后者工作表面的材料逐渐磨损。严格来说，磨损是指与磨料摩擦造成的损失。RCA磨损试验中使用的磨料有两种。一种宽0.6875英寸的纸带，常用；另一方面，聚酯胶带为0.25英寸，一般建议用于凹面或精细图案的样品。1.适用范围:适用于手机、掌上电脑、MP3播放器、光盘播放器、笔记本电脑和各种材料表面的油墨和印刷的磨损试验

二.样品要求:适用于但不限于聚酯、聚碳酸酯、硅橡胶等。用墨水印刷或者涂上涂层。样品可以是平板或模制零件。

三.测试标准:ASTM f2357标准测试方法

薄膜开关上油墨和涂层的耐磨性

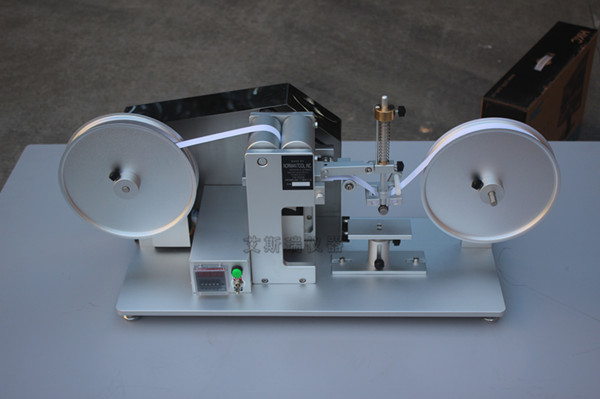

诺曼工具“RCA”研磨机

四.测试仪器:诺曼工具

设备有175g和55g两种重量。负载分别是275g，175g，55g。根据材料和应用，按标准原则。测试前，样品和研磨介质应放置在23±2℃和50±10%相对湿度的环境中24小时

测试程序1.测试前准备

1.1将样品直接固定在磨头下方。

1.2用正庚烷或异丙醇清洁样品表面，并在空气中干燥至少2小时。

1.3研磨介质的安装

1.4添加规定的重量。

2.开始测试

2.1将磨头对准测试点并固定样品。2.2将负载调整至规定值。通常当磨头落在样品表面时，滑动螺栓的平轴正好可以从摇臂下面自由插拔，不能过紧或过松，这是平衡点。调整平衡时，滑动销和摇臂之间不应夹有纸带。

2.3将研磨头轻轻放在样品表面。

2.3.1.间隙磨损时，将摇臂上的轴承凸轮推到大凸轮上，使大凸轮转动时，带动轴承凸轮上下运动，从而带动摇臂上下运动。

2.3.2.连续磨损时，将轴承凸轮推离大凸轮，使两端有间隙，不与任一物体接触。磨头将始终与样品表面间接接触。

2.4时间:摆臂放下磨头间接接触样品需要1.5s，摆臂抬起磨头离开样品需要2.0s。连续磨损周期数乘以2.5就是间隙磨损周期数。

2.5设置所需的转数并启动仪器。

2.6定期用软刷或压缩空气除样品表面的研磨粉末。

注意:在中间检查或除尘过程中，请勿移动样品。

五.数据表示法记录突破结束时的转数，磨损结束时的转数，当客户指定的转数完成时，观察样品的外观。在统一标准下，本实验展示了被测对象的耐磨性，可与同类产品进行对比。但是，在测试之前，必须确定被测对象的实际工作条件，以确定用于测试的摩擦部件。
